پروسیسنگ پروڈکٹ کی خصوصیات
مواد:304 سٹینلیس سٹیل (ایرو اسپیس - گریڈ سنکنرن - مزاحم مواد)
کلیدی خصوصیات:3،180 مائکرو ہولز 2 ملی میٹر قطر اور 30 ملی میٹر کی گہرائی کے ساتھ (گہرائی - سے - قطر کا تناسب 15: 1)

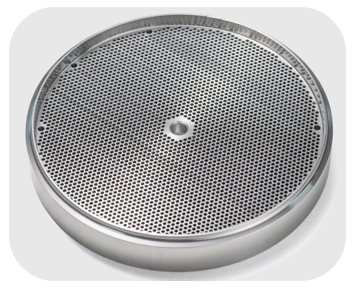

ورک پیس سائز:192 ملی میٹر قطر اور 30 ملی میٹر کی موٹائی کے ساتھ ریفریجریٹر اینڈ پلیٹ
صنعت میں درد کے نکات اور چیلنجز
A. ہوا بازی کے پرزے پروسیسنگ کا پس منظر
ایرو اسپیس انجن کے پرزوں میں انتہائی اعلی ہم آہنگی کی ضروریات (± 0.01 ملی میٹر) ہوتی ہیں ، اور روایتی ڈبل - رخا ڈرلنگ محور انحراف کا شکار ہوتی ہے۔ 304 سٹینلیس سٹیل میں مضبوط واسکاسیٹی ہے اور چپس کو توڑنا مشکل ہے ، جو سوراخ کی دیوار کی آسانی کو متاثر کرتا ہے۔
B. روایتی پروسیسنگ نقائص
واضح کاٹنے کے نشانات:سوراخ RA ＞ 1.6μm کی اندرونی دیوار کی کھردری ، سیال کی مہر کو متاثر کرتی ہے
فاسٹ ٹول پہننا:ڈرل بٹ کو ہر 50 سوراخوں کو تبدیل کرنے کی ضرورت ہے ، جو مہنگا ہے
کارکردگی کی رکاوٹ:کسی ایک سوراخ کو ڈرل کرنے میں 330 سیکنڈ لگتے ہیں ، اور پروڈکشن لائن کو سست کرتے ہیں
بشینحل: الٹراسونک ٹکنالوجی صحت سے متعلق مینوفیکچرنگ کو بااختیار بناتی ہے
سامان: ملٹی - مقصد الٹراسونک گرین ڈرلنگ اینڈ ملنگ پروسیسنگ سینٹر (مربوط آن لائن مانیٹرنگ سسٹم)
عمل: اعلی - تعدد الٹراسونک کمپن کاٹنے والی ٹکنالوجی (20 کلو ہرٹز طول و عرض)

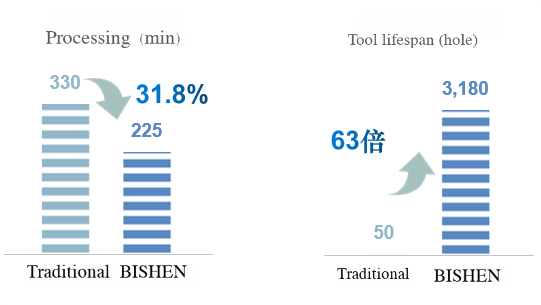

ماپنے کارکردگی کی پیشرفت
کارکردگی میں بہتری: سنگل ہول پروسیسنگ کا وقت 31.8 ٪ (225 سیکنڈ/سوراخ) کے ذریعہ مختصر کیا جاتا ہے
لاگت کی اصلاح:ٹول کی زندگی میں 63 بار (3،180 سوراخ/ٹول) کا اضافہ ہوا ہے
معیار کا معیار:سوراخ کی دیوار کھردری RA ＜ 0.8μm ، coaxiality غلطی 0.005 ملی میٹر سے کم یا اس کے برابر
