کیس کا پس منظر اور مصنوعات کی خصوصیات
پروسیسنگ آبجیکٹ: لازمی بلیڈ رنگ کی توثیق کا حصہ (ہوا بازی کے انجن کا بنیادی جزو)
مادی خصوصیات:
• ٹائٹینیم ایلومینیم کھوٹ (کثافت 4.5 گرام/سینٹی میٹر ، سختی HRC49.4-53)
• طول و عرض 100 × 78 × 30 ملی میٹر صحت سے متعلق ڈھانچہ
عمل کی ضروریات:
بند بلیڈ بیسن اور بلیڈ بیک پروسیسنگ (مقامی گھماؤ 120 ڈگری تک تبدیل)
پروفائل 0.06 ملی میٹر سے کم یا اس کے برابر (بالوں کی صحت سے متعلق کے برابر)
سطح کی کھردری RA سے کم یا اس کے برابر 0.4μm (آئینے کی سطح کا معیار)
انڈسٹری پروسیسنگ درد پوائنٹس کا تجزیہ
ایرو اسپیس فیلڈ کو فی الحال تین بڑی تکنیکی رکاوٹوں کا سامنا کرنا پڑتا ہے:
مادی پروسیسنگ میں دشواریوں
• ٹائٹینیم ایلومینیم کھوٹ ٹینسائل طاقت 980MPA تک پہنچتی ہے
• روایتی ٹول پہننے کی شرح 3 بار روایتی مواد سے زیادہ ہے (ڈیٹا ماخذ: ASM میٹل ہینڈ بک)
صحت سے متعلق کنٹرول کے مسائل
• فرنٹ اور بیک پروسیسنگ ٹول کنکشن کی غلطی ہونی چاہئے<0.02mm
• پیچیدہ سطح پروسیسنگ تھرمل اخترتی 0.15 ملی میٹر تک پہنچتی ہے (بین الاقوامی ہوا بازی کی مینوفیکچرنگ کانفرنس 2023)
ورک پیس کی وشوسنییتا چیلنجز
conduction روایتی مشینی سطح کی بقایا تناؤ کی قیمت m 200mpa کے ذریعہ اتار چڑھاؤ کرتی ہے
engine انجن کے اجزاء کی تھکاوٹ کی زندگی میں فرق 30 تک ہے
بشینحل تکنیکی جدت
ہوابازی کی صحت سے متعلق مشینی ضروریات کے جواب میں - گریڈ ٹائٹینیم - ایلومینیم مرکب ، تین-} میں -} میں بشین کے ذریعہ تیار کردہ ایک الٹراسونک گرین مشین ٹول میں پانچ بڑی تکنیکی ترقیات ہیں:
کمپاؤنڈ مشینی پلیٹ فارم
• پانچ - محور لنکج مشینی مرکز الٹراسونک کمپن ماڈیول کے ساتھ مربوط
• ملٹی - مقصد نیلے اور سفید عمودی ڈھانچہ فکسچر کی مختلف خصوصیات کے مطابق ڈھال لیتا ہے
کم - درجہ حرارت کاٹنے کا نظام
super سپرکریٹیکل CO2 کولنگ ٹکنالوجی (-78 ڈگری مستقل درجہ حرارت کنٹرول)
• کم سے کم مقدار میں چکنا (ایم کیو ایل) سسٹم رگڑ کے نقصان کو 31 ٪ کم کرتا ہے
آلے میں اضافہ کا حل
• الٹراسونک اندرونی کولنگ گرمی سکڑ ہینڈل میں سختی میں 30 ٪ اضافہ ہوتا ہے
• نانو - کوٹنگ ٹول لائف کو 2.8 گنا بڑھایا جاتا ہے
حل کے نفاذ کے اثرات کا موازنہ
مشینی کی کارکردگی کو بہتر بنایا گیا

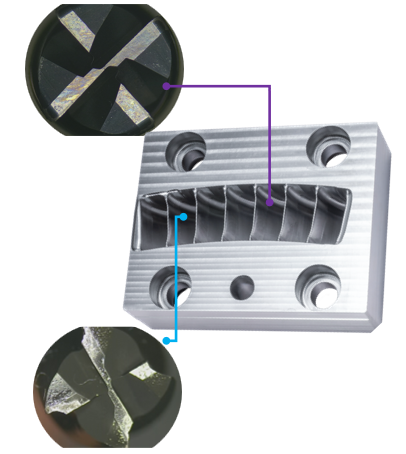

روایتی حل: سنگل ٹول پروسیسنگ 4 نالیوں کی وجہ سے چپنگ کا سبب بنے گا
بشین حل: 12 نالیوں کی مسلسل پروسیسنگ اب بھی عام لباس کو برقرار رکھتی ہے
سطح کے معیار کی چھلانگ
• بقایا کمپریسی تناؤ میں 24 ٪ (-850mpa تک) کا اضافہ ہوا
• تھکاوٹ کی طاقت میں 40 ٪ اضافہ ہوا (بینچ ٹیسٹ ڈیٹا)
خدمت کی کارکردگی میں پیشرفت
temperature اعلی درجہ حرارت کی خدمت کی زندگی میں 35 ٪ اضافہ ہوا ہے
• تناؤ کے سنکنرن کریکنگ کے خطرے میں 60 ٪ کمی واقع ہوئی ہے
