جدید صحت سے متعلق مشینری مینوفیکچرنگ کے میدان میں، سینٹر ہول، CNC پروگرامنگ کے لیے بنیادی پوزیشننگ حوالہ کے طور پر، ہمیشہ سے ہی ورک پیس کلیمپنگ کی حکمت عملی میں کلیدی کڑی رہا ہے۔ اگرچہ موجودہ GB/T145 معیار کو کئی دہائیوں سے استعمال کیا جا رہا ہے، پانچ-محور لنکیج مشینی مراکز کی مقبولیت کے ساتھ، CNC ٹیکنالوجی کے ساتھ اس کی مربوط اصلاح اب بھی گہرائی سے بحث کے قابل ہے۔
CNC مشینی میں سینٹر ہول کے تین بنیادی کام
پہلی پوزیشننگ ہے: دونوں سروں پر سینٹر سوراخ کے ذریعے ایک متحد اور مضبوط سینٹر لائن قائم کرنے کے لیے، تاکہ بعد میں دیگر خصوصیات پر کارروائی کی جا سکے اور درستگی کو برقرار رکھا جا سکے۔
دوسرا کلیمپنگ کو آسان بنانا، ورک پیس کے وزن اور کاٹنے والی قوت کو برداشت کرنا ہے۔
تیسرا دھاگے والے مرکز کے سوراخ کے ذریعے دوسرے حصوں کو جوڑنا، یا اٹھانے میں سہولت فراہم کرنا ہے۔

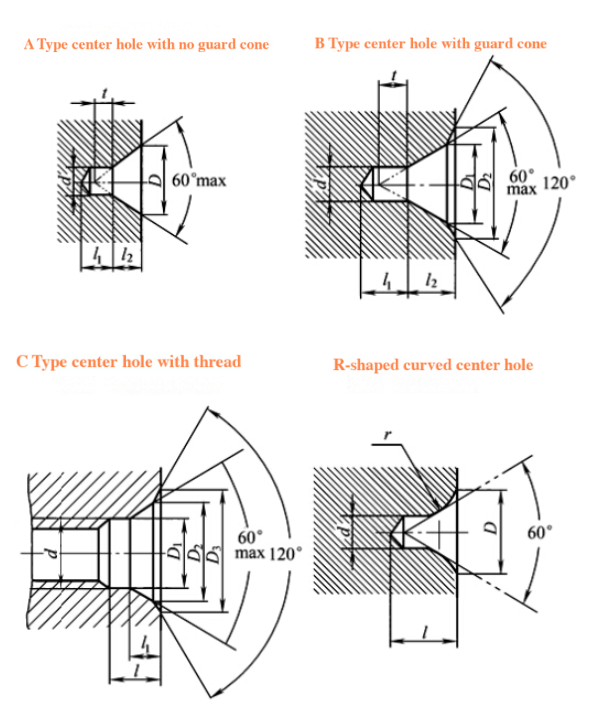

اگلا، آئیے عام سینٹر ہول کی اقسام پر نظر ڈالیں: GB/T145 سٹینڈرڈ چار اقسام کا تعین کرتا ہے: A، B، C اور R۔ وہ درج ذیل تصویر میں دکھائے گئے ہیں:
مرکزی دھارے کے مرکز کے سوراخ کی اقسام اور CNC عمل کی مطابقت
CNC فیلڈ میں جرمن معیاری DIN332 سینٹر ہول کی خصوصی درخواست
جرمن مشین ٹول استعمال کرنے والوں کو خصوصی توجہ دینی چاہیے: DIN332-C قسم 60 ڈگری مین کون اینگل + 30 ڈگری معاون مخروطی زاویہ ڈیزائن کو اپناتا ہے، جو Hardinge CNC لیتھ کے HSK چک سسٹم سے بالکل میل کھاتا ہے۔ اس کا ڈی قسم کا تھریڈڈ ہول ماڈیولر فکسچر کی تیزی سے سوئچنگ کی حمایت کرتا ہے، جو خاص طور پر لچکدار پروڈکشن لائن کی ضروریات جیسے کہ آٹوموٹیو ڈیفرینشل ہاؤسنگ کے لیے موزوں ہے۔
CNC عمل پیرامیٹر فیصلہ میٹرکس
مرکز کے سوراخ کی تفصیلات کا انتخاب کرتے وقت ایک جامع تشخیص کی ضرورت ہوتی ہے:
شافٹ اینڈ کے کم از کم قطر اور ٹول ہولڈر کے مداخلت کے علاقے کا حساب لگانا
ورک پیس کے معیار کی وجہ سے سینٹرفیوگل فورس کا معاوضہ (فارمولا: F=mω²r)
کٹنگ فورس سمولیشن تجزیہ (ماسٹر کیم کٹنگ فورس ماڈیول کی سفارش کی جاتی ہے)
متعدد عملوں میں مجموعی غلطیوں کی بینچ مارک یکسانیت
مثال کے طور پر، ونڈ پاور سپنڈلز (مٹیریل 34CrNiMo6) پر کارروائی کرتے وقت، PVD کوٹڈ کاربائیڈ ٹپس کے ساتھ B-ٹائپ سینٹر ہولز استعمال کرنے کو ترجیح دی جاتی ہے، اور کھردرے موڑ کے مرحلے میں مستقل لکیری اسپیڈ کٹنگ (Vc=180m/min) استعمال کرتے ہیں، اور mirrchin ٹرننگ کے دوران CBN ٹولز پر سوئچ کرتے ہیں۔
فرنٹیئر ٹیکنالوجی انضمام
موجودہ ذہین CNC نظام نے حاصل کیا ہے:
بصری معائنہ خود بخود سینٹر ہول پہننے کی تلافی کرتا ہے (CCD درستگی ±2μm)
ڈیجیٹل جڑواں بچوں پر مبنی کلیمپنگ اخترتی کی پیشن گوئی
ٹائٹینیم کھوٹ حصوں کی پروسیسنگ کے دوران مرکز کے سوراخوں کے لیے مائع نائٹروجن کولنگ کا عمل
یہ اختراعات CNC پروسیسنگ کے ساتھ روایتی معیارات کو گہرائی سے مربوط کرتی ہیں، اور درست مینوفیکچرنگ میں کامیابیوں کو فروغ دیتی ہیں۔(文章来源:iMechanics机械)
