حالیہ برسوں میں ، پانچ - محور لنکج سی این سی مشینی مراکز چمک رہے ہیں ، خاص طور پر خصوصی - شکل اور پیچیدہ حصوں کی پروسیسنگ میں ، اور ان کی اعلی کارکردگی اور اعلی معیار نے وسیع پیمانے پر تعریف حاصل کی ہے۔ پروسیسنگ کی کارکردگی اور معیار کو بہتر بنانے کے ل many بہت سے مینوفیکچررز نے پانچ - محور کا سامان منتخب کیا ہے۔ تو ، پانچ - محور مشینی ٹیکنالوجی کے بارے میں آپ کی سمجھ کتنی گہری ہے؟
پانچ - محور مشین ٹولز کی مکینیکل ڈھانچہ
پانچ - محور مشین ٹولز ، یعنی 5 محور مشینی ، X ، Y ، اور Z کے روایتی تین لکیری حرکت پذیر محور پر مبنی ہیں اور دو گھومنے والے محور شامل کریں۔ یہ دو گھومنے والے محور عام طور پر A ، B ، اور C کے تین محوروں سے منتخب کیے جاتے ہیں ، ہر ایک ایک منفرد موشن موڈ کے ساتھ ، متنوع مصنوعات کی صحت سے متعلق مشینی ضروریات کو اپنانے اور پورا کرنے کے لئے ڈیزائن کیا گیا ہے۔
5 - محور مشینی مراکز کے مکینیکل ڈیزائن کے میدان میں ، مشین ٹول مینوفیکچررز مختلف پروسیسنگ کی مختلف ضروریات کو پورا کرنے کے لئے متعدد موشن طریقوں کو تیار کرنے کی کوشش کرتے ہیں۔ اگرچہ مارکیٹ میں پانچ محور مشین ٹولز کی بہت سی قسمیں ہیں ، اور مکینیکل ڈھانچے کی شکلیں مختلف ہیں ،
لیکن بنیادی طور پر مندرجہ ذیل فارم ہیں:
دو گھومنے والے کوآرڈینیٹ ٹول محور کی سمت (ڈبل سوئنگ ہیڈ فارم) کو براہ راست کنٹرول کرتے ہیں۔
دو کوآرڈینیٹ محور آلے کے اوپری حصے میں ہیں ، لیکن گردش کا محور لکیری محور (پچ - ٹائپ سوئنگ ہیڈ کی قسم) کے لئے کھڑا نہیں ہے۔
دو گھومنے والے کوآرڈینیٹ جگہ کی گردش (ڈبل ٹرنٹیبل فارم) کو براہ راست کنٹرول کرتے ہیں۔
دو کوآرڈینیٹ محور ورک بینچ پر ہیں ، لیکن گردش کا محور لکیری محور (پچ - ورک بینچ کی قسم) کے لئے کھڑا نہیں ہے۔
دو گھومنے والے کوآرڈینیٹ میں سے ایک ٹول پر کام کرتا ہے اور دوسرا ورک پیس (ایک سوئنگ اور ایک گردش فارم) پر۔
اصطلاحات: اگر گردش کا محور لکیری محور کے لئے کھڑا نہیں ہے تو ، اسے "پچ - قسم" محور سمجھا جاتا ہے۔
پروسیسنگ کے عمل کے دوران مختلف ڈھانچے کی پانچ - محور مشین ٹولز کون سی منفرد کارکردگی لاسکتی ہیں؟ روایتی تین - محور مشین ٹولز کے مقابلے میں ، ان کے کیا اہم فوائد ہیں؟
پانچ - محور مشینی کے بہت سے فوائد
پانچ - محور مشین ٹولز کی خصوصیات کو دریافت کرنے کے ل them ، ان کا روایتی تین - محور سازوسامان سے موازنہ کرنا ناگزیر ہے۔ پروڈکشن پریکٹس میں ، تین - محور مشینی سازوسامان زیادہ مقبول ہیں ، اور ان میں عام طور پر عمودی ، افقی اور گینٹری کی اقسام شامل ہیں۔
عام پروسیسنگ کے طریقوں میں پروسیسنگ کے لئے اینڈ ملوں کے اختتام اور سائیڈ ایجز کا استعمال ، اور گیند -} end کٹر کو پروفائلنگ کے لئے استعمال کرنا شامل ہے۔ تاہم ، یہ طریقے اور فارم ایک خصوصیت کا اشتراک کرتے ہیں: پروسیسنگ کے عمل کے دوران ، آلے کی محوری سمت مستقل رہتی ہے ، اور مشین ٹول تین لکیری محور X ، Y ، اور Z کی مربوط حرکت پر انحصار کرتا ہے تاکہ تین {- جہتی مستطیل کوآرڈینیٹ سسٹم میں آلے کی نقل مکانی کو حاصل کیا جاسکے۔
تین - محور CNC پروسیسنگ آلات کے ساتھ موازنہ ، پانچ - محور CNC مشین ٹولز کے مندرجہ ذیل فوائد ہیں:
1. ٹول کی زیادہ سے زیادہ کاٹنے کی حالت کو برقرار رکھیں اور کاٹنے کے حالات کو بہتر بنائیں

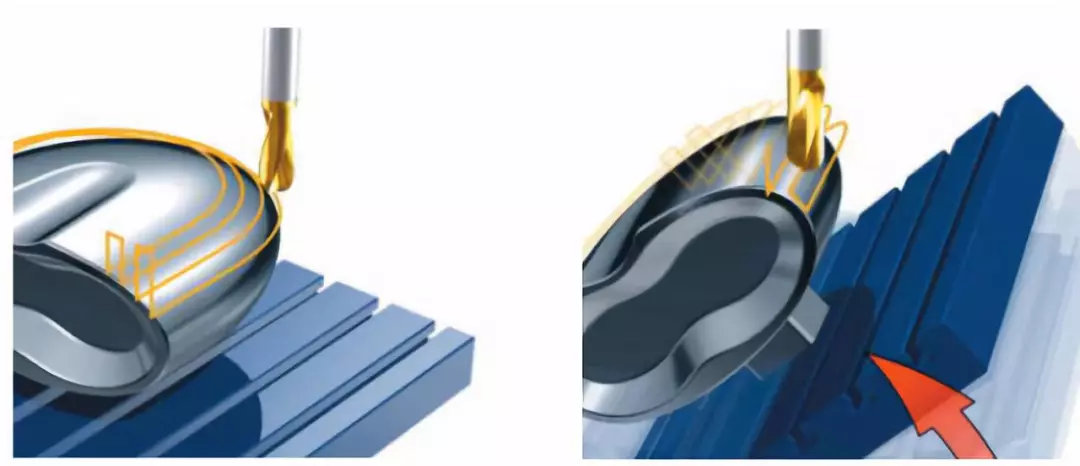

بائیں طرف دکھائے جانے والے تین -} محور کاٹنے کے موڈ میں ، جب ٹول ورک پیس کے اوپر یا کنارے کے قریب پہنچتا ہے تو ، کاٹنے کا اثر آہستہ آہستہ کمزور ہوجائے گا۔ ان عہدوں پر مثالی کاٹنے کی حالت کو برقرار رکھنے کے ل work ، کام ٹیبل کو گھومانا ضروری ہے۔ تاہم ، ایک فاسد سطح پر مکمل طور پر عملدرآمد کرنے کے ل it ، یہ ضروری ہے کہ مختلف زاویوں پر ورک ٹیبل کو کثرت سے گھماؤ۔ یہ بات قابل غور ہے کہ پانچ - محور مشین ٹول مؤثر طریقے سے اس صورتحال سے بچ سکتا ہے جہاں گیند کے وسطی نقطہ کی لکیری رفتار - اختتامی ملنگ کٹر 0 پر گرتی ہے ، اس طرح سطح پر پروسیسنگ کے بہتر معیار کو یقینی بناتا ہے۔
2. موثر انداز میں آلے کی مداخلت سے پرہیز کریں

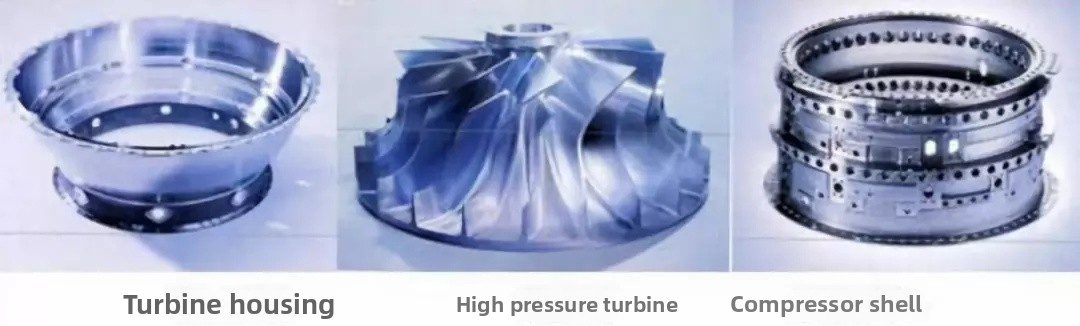

ایرو اسپیس فیلڈ میں امپیلرز ، بلیڈ اور لازمی بلیڈ جیسے پیچیدہ حصوں کے لئے ، تین - محور کا سامان مداخلت کی پریشانیوں کی وجہ سے عمل کے معیار کو پورا نہیں کرسکتا ، لیکن پانچ - محور مشین ٹولز کام کرسکتے ہیں۔ اس کے علاوہ ، پانچ - محور مشین ٹولز بھی پروسیسنگ کے لئے چھوٹے ٹولز کا استعمال کرسکتے ہیں ، نظام کی سختی کو بڑھا سکتے ہیں ، اوزاروں کی اقسام اور تعداد کو کم کرسکتے ہیں ، اور خصوصی ٹولز کے استعمال سے بچ سکتے ہیں۔ کاروباری مالکان کے ل this ، اس کا مطلب یہ ہے کہ پانچ - محور مشین ٹولز آپ کو آلے کے اخراجات میں کافی اخراجات بچاسکتے ہیں!

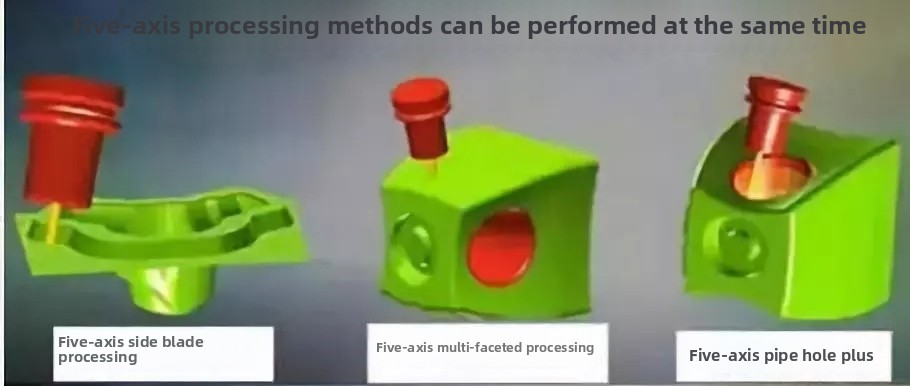

3. کلیمپنگ کے اوقات کی تعداد کو بہتر بنائیں اور ایک کلیمپنگ میں پانچ - کو مکمل کریں
پانچ - محور مشینی مرکز بینچ مارک کی تبدیلی کے اقدامات کو کم کرکے پروسیسنگ کی درستگی کو نمایاں طور پر بہتر بناتا ہے۔ اصل کارروائیوں میں ، صرف ایک کلیمپنگ کے ساتھ پروسیسنگ کی درستگی کو یقینی بنانا آسان ہے۔ مزید یہ کہ ، کیونکہ پانچ - محور مشینی مرکز پروسیسنگ کے عمل کو آسان بناتا ہے اور مطلوبہ سامان کی تعداد ، ٹولنگ فکسچر کا استعمال ، ورکشاپ کا مطلوبہ علاقہ ، اور سامان کی دیکھ بھال کی لاگت کو بھی کم کرتا ہے۔ اس کا مطلب یہ ہے کہ آپ زیادہ موثر اور اعلی - کوالٹی پروسیسنگ اور کم فکسچر ، زیادہ کمپیکٹ پلانٹ لے آؤٹ ، اور کم دیکھ بھال کے اخراجات کے ساتھ پیداوار حاصل کرسکتے ہیں!
4. مشینی معیار اور کارکردگی کو فروغ دیں
پانچ - محور مشین ٹولز اعلی مشینی کارکردگی کے لئے ٹول سائیڈ کاٹنے کا استعمال کرسکتے ہیں۔
5. پروڈکشن پروسیس چین کو مختصر کریں اور پروڈکشن مینجمنٹ کو آسان بنائیں
پانچ - محور CNC مشین ٹولز کی مربوط پروسیسنگ پوری پیداوار کے عمل کو بہت کم کرتی ہے ، جس سے پروڈکشن مینجمنٹ اور منصوبہ بندی اور نظام الاوقات آسان ہوجاتے ہیں۔ خاص طور پر پیچیدہ ورک پیسوں کے لئے ، روایتی وکندریقرت ملٹی - پروسیس پروڈکشن کے طریقہ کار کے مقابلے میں ، پانچ - محور CNC مشین ٹولز کے ذریعہ دکھائے جانے والے فوائد زیادہ اہم ہیں۔
6. نئے پروڈکٹ ڈویلپمنٹ سائیکل کو مختصر کریں
ایرو اسپیس ، آٹوموٹو اور دیگر صنعتوں میں کاروباری اداروں میں ، جس میں نئے مصنوع کے پرزے کا سامنا کرنا پڑتا ہے اور پیچیدہ شکلوں اور انتہائی اعلی صحت سے متعلق تقاضوں کے ساتھ مولڈنگ سانچوں کا سامنا کرنا پڑتا ہے ، پانچ - محور سی این سی مشینی سینٹر اپنی اعلی لچکدار اور جامع کیپب کے ساتھ پیچیدہ حصوں کی درستگی اور چکر کو اعلی لچکدار ، اعلی انضمام کے ساتھ حل کرنے کے لئے ایک مثالی انتخاب بن گیا ہے۔ یہ نہ صرف آر اینڈ ڈی سائیکل کو نمایاں طور پر مختصر کرتا ہے ، بلکہ نئی مصنوعات کی کامیابی کی شرح کو بھی بہت بہتر بناتا ہے۔(文章来源: ug 学习堂小胥收徒)
