پروسیسنگ آبجیکٹ کا تجزیہ
مواد: آپٹیکل گریڈ کوارٹج گلاس
پروسیسنگ کی خصوصیات: ملٹی - سطح سموچ پیسنے (جس میں 3 غیر متناسب پہلو شامل ہیں)
کلیدی طول و عرض: 16 × 16 × 10 ملی میٹر (غلطی ± 0.002 ملی میٹر)

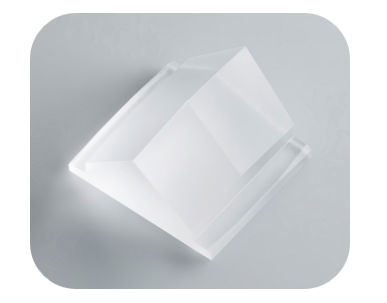

یہ کوارٹج پرزم ، جو صرف ایک ناخن کا سائز ہے ، بنیادی روشنی ہے - گھریلو اعلی - اختتامی لتھوگرافی مشین کے آپٹیکل سسٹم کا رہنمائی عنصر۔ اس کی 8 پیچیدہ مڑے ہوئے سطحوں کو 99.6 ٪ ٹرانسمیٹینس اور نینوومیٹر - سطح کی اضطراب کی درستگی حاصل کرنے کی ضرورت ہے ، اور سطح کی کھردری لتھوگرافی مشین کی نمائش کے حل کو براہ راست متاثر کرتی ہے۔
صنعت میں درد کے نکات اور تکنیکی مشکلات
لتھوگرافی مشینوں کے لوکلائزیشن کو فروغ دیتے وقت ایک آپٹیکل ٹکنالوجی کمپنی کو کوارٹج پرزم پروسیسنگ میں رکاوٹ کا سامنا کرنا پڑا:
ard روایتی پیسنے والے نقائص: دستی پالش کے بعد کھردری اب بھی SA 120Nm تک پہنچ جاتی ہے ، جس کے نتیجے میں 15 light ہلکے بکھرنے والے نقصان ہوتا ہے
immiptions درآمدات پر انحصار کا انحصار: ایک ہی جاپانی الٹرا - صحت سے متعلق چکی کی قیمت 20 ملین یوآن سے زیادہ ہے ، اور ترسیل کی مدت 18 ماہ تک ہے
iild آئلڈ بحران: 500 ٹرائل پروڈکشن کے پہلے بیچ میں سے صرف 32 نے معیارات کو پورا کیا ، اور اس منصوبے کی پیشرفت کو سنجیدگی سے گھسیٹتے ہوئے
"درآمدی سامان کی متحمل نہیں ہوسکتی ہے ، اور گھریلو عمل اچھے نہیں ہیں" نے آزاد لتھوگرافی مشین ڈویلپمنٹ کے عمل کو براہ راست روک دیا ہے۔
بشینحل کا حل
آپٹیکل اجزاء کی انتہائی صحت سے متعلق تقاضوں کے جواب میں ، بشین ٹیکنیکل ٹیم نے جدید تحقیق اور ترقی تیار کی ہے۔
1. الٹراسونک عمودی پانچ - محور لنکج پروسیسنگ سسٹم
2. 0.1 μm- سطح متحرک معاوضہ ، 18 محور لنکج مشین ٹولز کا عین مطابق کنٹرول
3. مماثل غیر متناسب سطح CAD/CAM ذہین پروگرامنگ
4. اعلی - تعدد الٹراسونک اسسٹڈ پیسنے والی ٹکنالوجی
5. 40 KHz الٹراسونک کمپن 52 ٪ کاٹنے والے تناؤ کو کم کرتا ہے اور کوارٹج مائکرو کریکس سے بچتا ہے
6. ڈائمنڈ مائکرو - پاؤڈر پیسنے والی پہیے کی زندگی کو 3 بار بڑھایا جاتا ہے
اصل پیمائش شدہ کارکردگی کی چھلانگ
گھریلو لتھوگرافی مشین پرزم کی ایک خاص قسم کی بڑے پیمانے پر پیداوار میں تین بڑی کامیابیاں حاصل کی گئیں۔
1. سرفیس کوالٹی: کھردری SA<70nm (better than ASML supplier standard)
2. پروسیسنگ کی کارکردگی : سنگل - ٹکڑا کام کے اوقات 14 گھنٹوں سے 3.5 گھنٹے تک کمپریسڈ ہوتے ہیں
3. کوسٹ کنٹرول : سامان کی سرمایہ کاری درآمد شدہ حل میں صرف 1/5 ہے
3،000 مصنوعات کے پہلے بیچ کی پیداوار کی شرح 98.7 فیصد تک بڑھ گئی ، جس سے صارفین کو شیڈول سے 6 ماہ قبل پروٹو ٹائپ کی اسمبلی کو مکمل کرنے میں مدد ملی۔
otoutable باہربشین
بشینصحت سے متعلق ٹکنالوجی (2017 میں قائم ہے) اعلی - اختتامی مینوفیکچرنگ کے میدان میں "رکاوٹ" ٹکنالوجی کو توڑنے پر مرکوز ہے۔ اس نے ڈونگ گوان میں 7،500 مربع میٹر ڈیجیٹل فیکٹری بنائی ہے ، جس میں درآمدی سامان کے کلسٹروں سے لیس ہے جیسے پانچ - محور لنکج مشینی مراکز اور الٹرا - صحت سے متعلق آپٹیکل گرائنڈرز۔ سیمیکمڈکٹر آلات ، اوپٹ الیکٹرونک آلات اور دیگر شعبوں میں الٹراسونک مشینی اور کریوجینک کاٹنے جیسی جدید ٹیکنالوجیز کا اطلاق کرکے ، اس نے 20 سے زیادہ گھریلو لتھوگرافی مشین انڈسٹری چین کمپنیوں کے لئے کلیدی حصوں کی پروسیسنگ حل فراہم کیے ہیں ، اور 500،000 سے زیادہ صحت سے متعلق آپٹیکل اجزاء فراہم کیے ہیں۔
