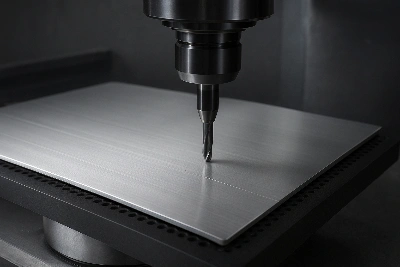

ہوائی جہاز کے لئے الٹرا - پتلی ایلومینیم کھالیں

جدید طیاروں میں ، بیرونی جلد کو اکثر کم سے کم وزن کو ایروڈینامک سالمیت کے ساتھ جوڑنے کی ضرورت ہوتی ہے۔ ان میں سے کچھ پینل اتنے ہی پتلے ہیں0.3 ملی میٹرروایتی سی این سی ملنگ کے لئے روایتی طور پر بہت نازک سمجھی جانے والی موٹائی -۔

چیلنج

اس طرح کی پتلی ایلومینیم کھالیں مشینی ایک ٹائٹرپ واک ہے: یہاں تک کہ کاٹنے والی قوت میں تھوڑا سا اتار چڑھاؤ بھی پینل کو چھید سکتا ہے یا ناگوار جھریاں کا سبب بن سکتا ہے۔ ٹول چہچہانا ، کلیمپنگ پریشر ، یا تھرمل مسخ اس حصے کو فوری طور پر برباد کر سکتا ہے۔

حل

ایک پرتوں کا حل تیار کیا گیا تھا ، جس میں جدید فکسنگ ، صحت سے متعلق کاٹنے ، اور مشینی حکمت عملی کا امتزاج کیا گیا تھا۔

الٹرا - کٹ (ڈاکٹر) کی اتلی گہرائی
مائیکرو - گھسائی کرنے والی تکنیک - 0.01 ملی میٹر کٹ گہرائی اور روشنی کے شعاعی گزرنے والے تناؤ اور بروں یا سطح کی مسخ سے پرہیز کرنے سے گریز کریں۔

ویکیوم ہولڈ - نیچے حقیقت
بڑے - ایریا ویکیوم بڑھتے ہوئے روایتی کلیمپنگ کو تبدیل کیا گیا ، یہاں تک کہ جلد پر کنارے کی خرابی یا مرتکز دباؤ پوائنٹس کے بغیر بھی مدد کی پیش کش کی۔

اعلی - اسپیڈ فائننگ
High spindle speeds (>30،000 آر پی ایم) چھوٹے - قطر کاربائڈ اینڈ ملوں کے ساتھ جوڑا بنا ہوا پتلی مواد پر کرکرا سطح ختم اور کم سے کم میکانکی لوڈنگ کو یقینی بناتا ہے۔

نتیجہ

100 سے زیادہ پروسیسڈ کھالوں میں مشاہدہ کردہ پینل کی خلاف ورزی یا جھریاں نہیں ہیں۔

سطح کی تکمیل نے 0.3 µm سے کم یا اس کے برابر RA حاصل کیا ، جو ایروڈینامک اور کاسمیٹک معیارات کے لئے موزوں ہے۔

کارکردگی میں بہتری آئی: ویکیوم فکسچر سیٹ اپ تیز تھا ، اور پینل کی خرابی کی وجہ سے کسی کام کی ضرورت نہیں تھی۔
