صحت سے متعلق مینوفیکچرنگ کے میدان میں، سنگل کرسٹل سلکان کو "معلوماتی دور کا سنگ بنیاد" کہا جاتا ہے - اسمارٹ فون چپس سے لے کر خلائی سیٹلائٹس کے آپٹیکل اجزاء تک، نئے انرجی فوٹو وولٹک سیلز سے لے کر کوانٹم کمپیوٹنگ کے بنیادی آلات تک، یہ اعلیٰ-پاکیزگی، تقریباً- تکنالوجی کے زیر اثر مادی مواد کو سپورٹ کرنے کا کردار ادا کرتا ہے۔ جیسا کہ سیمی کنڈکٹر ٹیکنالوجی 3 نینو میٹر سے نیچے کے عمل میں داخل ہوتی ہے اور فوٹو وولٹک سیل کی کارکردگی نظریاتی حد سے گزر جاتی ہے، سنگل کرسٹل سلکان پروسیسنگ کی درستگی کے لیے مارکیٹ کی ضروریات مائیکرون کی سطح سے نینو میٹر کی سطح تک بڑھ گئی ہیں۔ خاص طور پر پیچیدہ ڈھانچے کی پروسیسنگ میں جیسے کہ خمیدہ الیکٹروڈ ڈرلنگ، مواد کی زیادہ ٹوٹ پھوٹ کے درمیان تضاد، کرسٹل ڈائریکشنل کلیویج کی خصوصیات اور نینو میٹر-سطح کے یپرچر کی رواداری ایک اہم رکاوٹ بن رہی ہے جو کٹنگ-اعلی صنعتوں کی ترقی کو روکتی ہے۔ اعلی-انرجی پارٹیکل ڈٹیکٹر۔
صنعت میں پیش رفت کا ریکارڈ
سنگل کرسٹل سلیکون کی الٹرا-گہری مائیکرو-ہول پروسیسنگ: "اٹک گردن" سے لے کر "چینی محلول" تک
کیس کا پس منظر
جب ایک سرکردہ گھریلو سیمی کنڈکٹر سازوسامان کمپنی 3D NAND اسٹوریج چپس کے بنیادی اجزاء تیار کر رہی تھی، تو اسے سنگل کرسٹل سلکان کی انتہائی-گہرے مائیکرو-ہول پروسیسنگ کے انتہائی چیلنج کا سامنا کرنا پڑا: اس کے لیے ضروری تھا کہ مائیکرو-ہولز کا قطر صرف 0.45 ملی میٹر موٹائی کے ساتھ ایک 45 ملی میٹر پر مشتمل ہو (گہرائی-سے-قطر کا تناسب 55:1)، اور اس کی درستگی کے تقاضے "بالوں پر ایک کلومیٹر گہرا کنواں تراشنے"{10}} کے مقابلے تھے۔ اس سے پہلے، اس قسم کے عمل پر جاپانی اور جرمن کمپنیوں کی طویل عرصے سے اجارہ داری تھی۔ گھریلو مینوفیکچررز کو نہ صرف 10,000 یوآن فی ٹکڑا سے زیادہ کی درآمدی لاگت ادا کرنی پڑی بلکہ تکنیکی ناکہ بندیوں کی وجہ سے سپلائی چین کے خطرات کا بھی سامنا کرنا پڑا۔
درد نقطہ براہ راست حملہ
صحت سے متعلق کنٹرول سے باہر: روایتی کاربائیڈ ڈرلز کے ساتھ پروسیسنگ کے بعد، سوراخ کی دیوار کی کھردری 6.54μm (انڈسٹری کے معیار سے 3 گنا) سے زیادہ یا اس کے برابر، اور گول پن کا انحراف＞ 0.025mm، جو براہ راست چپ سگنل ٹرانسمیشن کے نقصان کی شرح میں اضافے کا باعث بنتا ہے۔
لعنت بھیجنا: مونو کرسٹل لائن سلیکون خام مال کی قیمت 60% سے زیادہ ہے، لیکن نقائص جیسے کہ کنارے گرنا اور مائیکرو کریکس کی وجہ سے ورک پیس سکریپ کی شرح 35% تک زیادہ ہے، اور کمپنی کا سالانہ نقصان 20 ملین یوآن سے زیادہ ہے۔
ٹیکنالوجی کا فرق: بیرون ملک مقیم آلات چینی مینوفیکچررز کو بنیادی الگورتھم ماڈیولز جیسے "متحرک وائبریشن سپریشن" استعمال کرنے سے منع کرتے ہیں، اور اسے تبدیل کرنے کے لیے کوئی بالغ گھریلو عمل نہیں ہے۔
MID حل
MID صحت سے متعلقمشیننگ نے الٹراسونک معاون نظام + نانو کرسٹل لائن PCD ڈرل بٹ کے ذریعے مندرجہ بالا مسائل کو کامیابی کے ساتھ حل کیا، چار خلل ڈالنے والی کامیابیاں حاصل کیں:
ٹول لائف کا افسانہ:ایک پی سی ڈی ڈرل مسلسل 2,000 سوراخوں پر کارروائی کر سکتی ہے، جو درآمد شدہ آلے کی زندگی سے 20 گنا لمبا ہے، اور لاگت 5 یوآن فی سوراخ سے کم ہو جاتی ہے۔

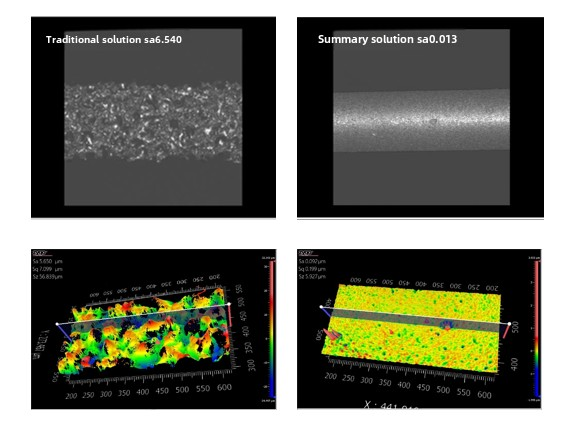

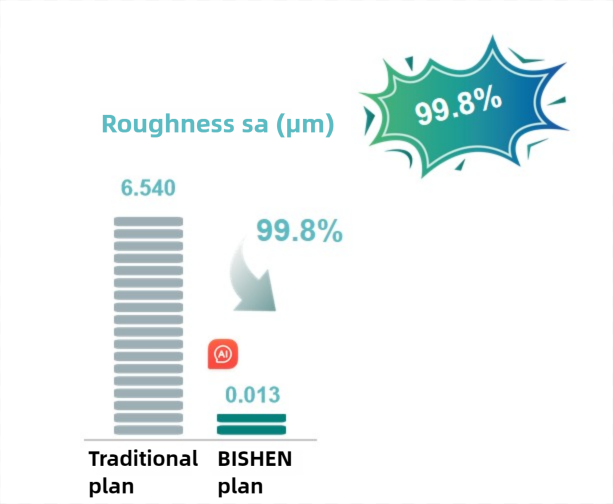

نینو-سطح کا انقلاب:سوراخ کی دیوار کی کھردری Sa 6.54μm سے 0.013μm تک کم ہو گئی ہے (99.8% کی کمی)، جو ایرو اسپیس آپٹیکل مرر پالش کرنے کے معیار (ISO 10110-8) سے بہتر ہے؛
صفر عیب پروسیسنگ:داخلی راستے پر کنارے کے گرنے کی شرح صفر ہے، اور گول پن کی خرابی 0.003mm تک کم ہو گئی ہے (انسانی سرخ خون کے خلیات کے قطر کے 1/3 کے برابر)؛

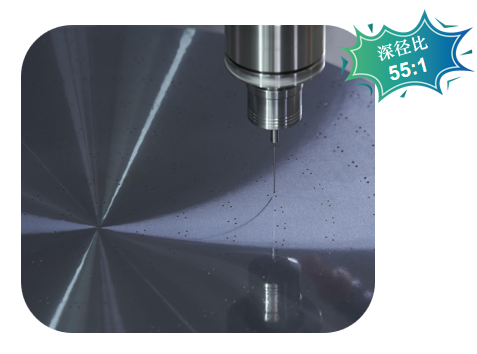

گہرے-سے-قطر کے تناسب کی حد:55:1 پروسیسنگ کی صلاحیت بین الاقوامی ٹیکنالوجی روڈ میپ فار سیمی کنڈکٹرز (ITRS) کے ذریعہ پیش گوئی کی گئی 2030 ٹیکنالوجی نوڈ کو توڑ دیتی ہے اور شیڈول سے 7 سال پہلے معیاری تک پہنچ جاتی ہے۔

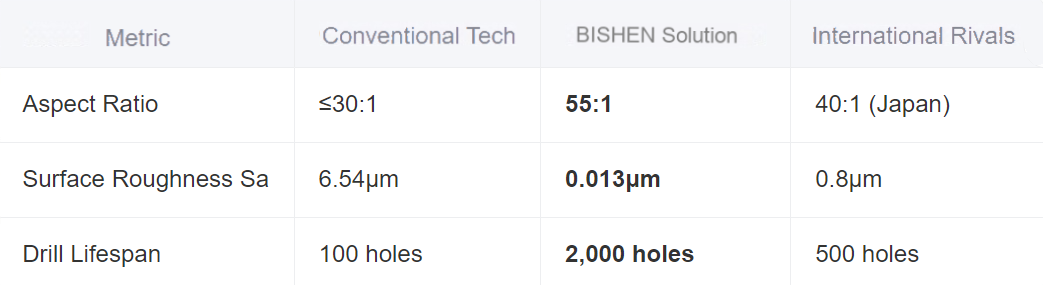

ٹیکنالوجی بینچ مارکنگ (بمقابلہ عالمی حریف)
پروسیسنگ موازنہ
صنعتی اثرات
سنگل کیس سے ماحولیاتی نظام کی تبدیلی تک
اس پیش رفت نے کراس-صنعت کی اختراعات کو متحرک کیا ہے:
سیمی کنڈکٹر لوکلائزیشن:3D NAND بذریعہ ہول پروسیسنگ کی کارکردگی میں 300% اضافہ ہوا، جس سے Yangtze Memory کی پیداواری لاگت میں 18% کمی واقع ہوئی۔
فوٹو وولٹک لاگت کا انقلاب:ہیٹروجنکشن سولر سیل بیک-الیکٹروڈ مائیکرو ہول کی پیداوار 72% سے بڑھ کر 98% ہو گئی، لاگت میں ¥0.4/W فی پینل کی کمی۔
خلائی آپٹکس ایڈوانسمنٹ: چین کی "Xuntian" خلائی دوربین کے لیے ذیلی 10nm ذیلی سطح کو نقصان پہنچانے والے سلیکون مائیکرو ہول اریوں کو فعال کیا گیا، جس سے امیجنگ ریزولوشن کو شدت کے دو آرڈرز سے بڑھایا گیا۔

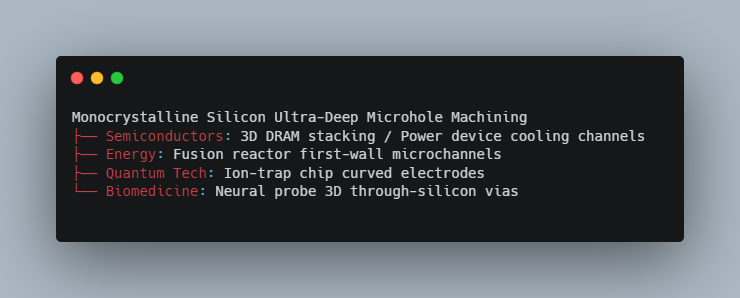

ٹیکنالوجی بازی کا نقشہ
MID پروفائل:
MID چھوٹے-بیچ، اعلی-مکس پروڈکشن، انٹیگریٹنگ CNC مشینی (±0.002mm)، شیٹ میٹل فیبریکیشن، اور صنعتی 3D پرنٹنگ کے لیے پریزیشن میٹل مینوفیکچرنگ کا علمبردار ہے۔ سیمی کنڈکٹر، طبی، اور توانائی کے نئے شعبوں میں مہارت رکھتے ہوئے، ہم AI- سے چلنے والے کوالٹی کنٹرول (عیب کی شرح) کے ساتھ حسب ضرورت اجزاء فراہم کرتے ہیں۔<0.5%) and ultrasonic-assisted processes (Ra ≤0.4μm). Our agile production systems slash lead times by 40% while reducing costs 30-50%, empowering clients from prototyping to volume scaling with ISO-certified precision.
