جیسا کہ ہم سب جانتے ہیں، سخت انوڈائزنگ مصنوعات کی موٹائی میں اضافہ کا باعث بنے گی۔ اس لیے، آکسائیڈ فلم کی مناسب موٹائی گاہک کے سائز کی ضروریات کو پورا کرنے کے لیے بہت ضروری ہے۔

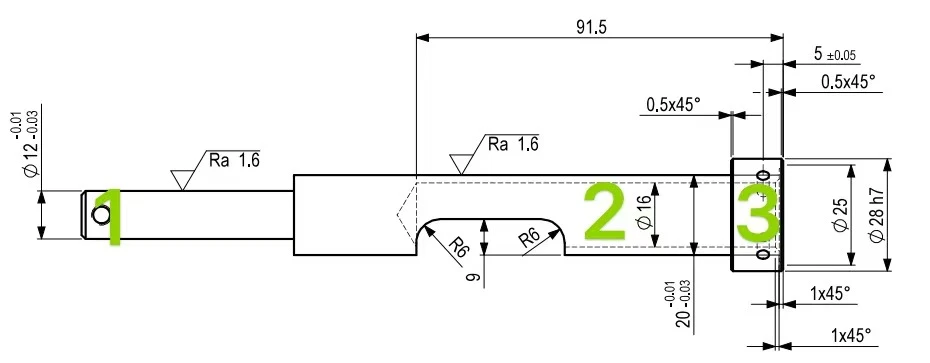

یہ مضمون اوپر کی تصویر کا استعمال کرتا ہے مثال کے طور پر یہ بتانے کے لیے کہ آکسائیڈ فلم کی موٹائی کو کیسے کنٹرول کیا جائے تاکہ حتمی پروڈکٹ کا سائز متوقع قیمت تک پہنچ جائے۔
اس شافٹ کی سخت انوڈائزنگ کے لیے صرف دو قدم:
مرحلہ 1: شافٹ نیم-تیار مصنوعات کے سائز کو سخت انوڈائزنگ سے پہلے "چھوٹی بیرونی تہہ کی موٹائی اور بڑے اندرونی سوراخ قطر" کے اصول پر عمل کرنا چاہیے۔
اس کی وجہ یہ ہے کہ شافٹ کے اندرونی سوراخ کے قطر کے سائز میں سخت انوڈائزنگ کے بعد آکسائڈ فلم کی موٹائی میں اضافہ کے طور پر کمی واقع ہوئی ہے، جس کے نتیجے میں ایک نا اہل پروڈکٹ ہے۔ مندرجہ بالا اصول پر عمل کرتے ہوئے اس غلطی سے بچیں گے اور مطلوبہ تیار مصنوعات کا صارف حاصل کریں گے۔
مرحلہ 2: میکینکس کو ایک یقینی پیداواری کنٹرول رینج دی جانی چاہئے تاکہ صارف سخت اینوڈائزنگ کے بعد مطلوبہ تیار شدہ مصنوعات کا سائز حاصل کر سکے۔
اس شافٹ کے لیے ایک مخصوص پروڈکشن کنٹرول رینج کا تجزیہ مندرجہ ذیل ہے:
جیسا کہ ڈرائنگ نے کہا، PTFE امپریگنیشن کے ساتھ سخت انوڈائزڈ، موٹائی 40±5μm۔ یہ آکسائیڈ فلم کی نمو کی موٹائی کے لیے 35/3--45/3(11.667μm~15μm) ہوگی جب شافٹ ہارڈ اینوڈائزڈ ہو گا۔ اور آکسائیڈ فلم کی نمو کی موٹائی ملی میٹر میں 0.0117~0.015 ہے۔
لہذا، میکینک کو دی گئی پیداوار کے کنٹرول کے طول و عرض کی حد کے حساب کا فارمولا ہے:
پروڈکشن کنٹرول سائز=ڈرائنگ سائز - آکسائڈ فلم گروتھ موٹائی سائز x2
یعنی: پروڈکشن کنٹرول سائز=ڈرائنگ سائز - [(0.0117~0.015mm) x2]=ڈرائنگ سائز - (0.0234~0.03mm)
نوٹ:
آکسائڈ فلم کی ترقی کی موٹائی کے 2 اطراف ہیں، لہذا حساب میں ڈبل گنتی.
اگر ایک انتہائی درست حتمی سائز حاصل کرنا چاہتے ہیں، تو آکسائیڈ فلم کی نمو کی موٹائی کی کم از کم قیمت لی جانی چاہیے۔ اور 0.02 ملی میٹر بہترین انتخاب ہے۔
تین حصے اس شافٹ پر مشتمل ہیں، اور ہر حصے کے کنٹرول کی حد مندرجہ ذیل ہے:
تصویر میں 1 کو نشان زد کیا گیا ہے، اس کے اوپری اور نچلے لائن کے طول و عرض 11.97~11.99 ہیں، یعنی پروڈکشن کنٹرول ڈائمینشنز ہیں:(11.97~11.99mm)-0.02mm=11.95~11.97mm
تصویر میں 2 کو نشان زد کیا گیا ہے، اس کے اوپری اور نچلے لائن کے طول و عرض 19.97~19.99 ہیں، یعنی پروڈکشن کنٹرول ڈائمینشنز ہیں:(19.97~19.99mm)-0.02mm=19.95~19.97mm
تصویر میں 1 کو نشان زد کیا گیا ہے، اس کے اوپری اور نچلے لائن کے طول و عرض 27.979~28mm ہیں (رواداری کی قدر H7 کو رواداری فٹ ویلیو کے سوال کے ساتھ ملا کر)، یعنی پروڈکشن کنٹرول کے طول و عرض یہ ہیں:
(27.979~28mm)-0.02mm=27.959~27.98mm
