کیس کا پس منظر: چپ مینوفیکچرنگ میں "ہزار - سوراخ کا مسئلہ"

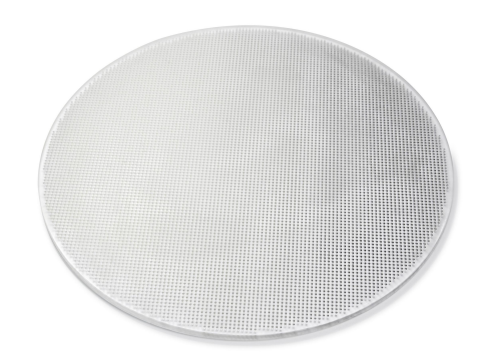

سیمیکمڈکٹر چپ پروسیسنگ کے میدان میں ، کوارٹج گلاس اس کی اعلی طہارت ، اعلی درجہ حرارت کی مزاحمت اور کیمیائی استحکام کی وجہ سے اینچنگ کے عمل میں اسپرے ڈسکوں کی تیاری میں وسیع پیمانے پر استعمال ہوتا ہے۔ کوارٹج سپرے ڈسکوں کے لئے ایک اہم چپ سازوسامان بنانے والے کی پروسیسنگ کی ضروریات بہت نمائندہ ہیں:
مواد: کوارٹج گلاس (سختی HV700)
بنیادی خصوصیات: 0.5 ملی میٹر قطر ، 5 ملی میٹر گہری مائکرو - سوراخ (گہرائی - سے - قطر کا تناسب 10: 1) ، 4،996 سوراخوں پر 280 ملی میٹر کے قطر کے ساتھ ڈسک پر یکساں طور پر کارروائی کرنے کی ضرورت ہے۔
صحت سے متعلق تقاضے: ہول راؤنڈنس ± 5μm سے کم یا اس کے برابر ، پوزیشن کی خرابی<0.02mm, hole edge collapse ≤0.15mm
مینوفیکچرر نے اصل میں روایتی سوراخ کرنے والی ٹکنالوجی کا استعمال کیا ، لیکن دو مہلک پریشانیوں کا سامنا کرنا پڑا۔
استعداد کی رکاوٹ: سنگل ہول پروسیسنگ میں 270 سیکنڈ لگتے ہیں ، اور سنگل ڈسک پروسیسنگ میں 34 دن تک مسلسل آپریشن کی ضرورت ہوتی ہے۔

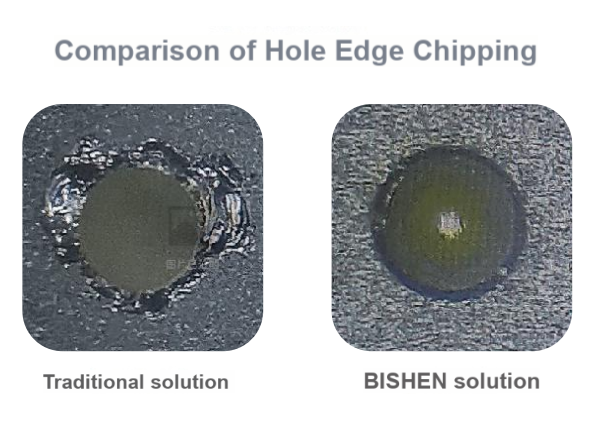

قابو سے باہر ہو: سوراخ کے کنارے کا خاتمہ 0.4 ملی میٹر تک پہنچ جاتا ہے ، جس کے نتیجے میں تناؤ کی حراستی کی وجہ سے 30 فیصد سے زیادہ ورک پیسوں کو توڑ دیا جاتا ہے اور اسے ختم کردیا جاتا ہے۔
ishbeshen حل: الٹراسونک ٹکنالوجی روایتی دستکاری کو ختم کرتی ہے
کوارٹج گلاس کی آسانی سے ٹوٹنے والی اور سخت خصوصیات کے پیش نظر ، بشین آر اینڈ ڈی ٹیم نے اللٹراسونک صحت سے متعلق نقاشی اور ملنگ سسٹم کی تجویز پیش کی ، جس نے تین تکنیکی بدعات کو توڑ دیا:
① اعلی - تعدد الٹراسونک کمپن کمی ٹکنالوجی
20 کلو ہرٹز الٹراسونک کمپن ڈرل بٹ اور مواد کے درمیان مائیکرو سیکنڈ کے درمیان رابطے کے وقت کو مختصر کرتا ہے ، کاٹنے کی قوت کو 65 فیصد کم کرتا ہے ، اور جڑ سے کنارے کے خاتمے کو دباتا ہے۔
② لازمی پی سی ڈی ڈرل حسب ضرورت
ڈرل بٹ ایک ٹکڑے میں ڈائمنڈ کمپوزٹ شیٹ (پی سی ڈی) سے بنا ہے ، جس میں ± 2μm کی کٹنگ ایج آرک کی درستگی ہے ، اور 5 ملی میٹر گہرے سوراخوں کی سیدھے سیدھے سیدھے ہونے کے لئے 0.01 ڈگری محوری اصلاحی نظام ہے۔
③ ویکیوم جذب کی پوزیشننگ ٹولنگ
متعدد علاقوں کے آزاد کنٹرول کے ساتھ ایئر فلوٹنگ پلیٹ فارم 0.005 ملی میٹر کے اندر 280 ملی میٹر کوارٹج ڈسک کی چپٹی غلطی کو مستحکم کرتا ہے ، جس سے سوراخ کرنے والی پوزیشن کے انحراف کو ختم کیا جاتا ہے۔

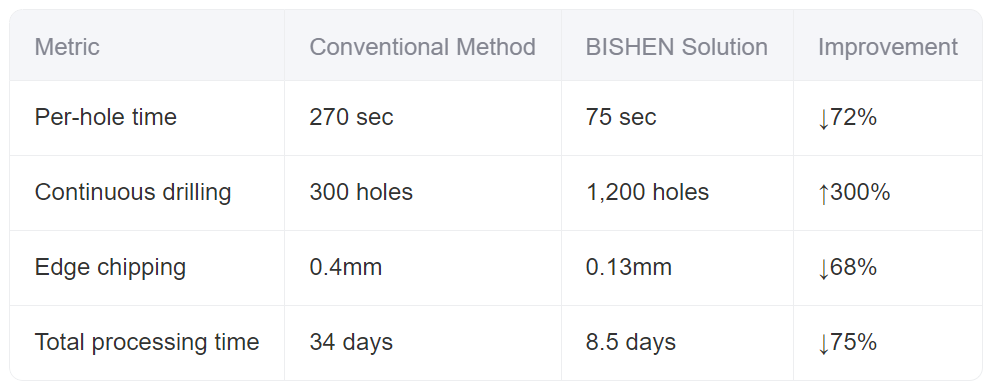

data ڈیٹا کا موازنہ کرنا: کارکردگی اور درستگی میں ڈبل چھلانگ
اس حل کی تصدیق گاہکوں نے لگاتار تین مہینوں تک کی ہے ، اور سپرے پلیٹ کی پیداوار 67 فیصد سے بڑھ کر 98 ٪ ہوگئی ہے ، جس سے مینوفیکچررز کو ہر سال کوارٹج مادی نقصان میں 8 ملین سے زیادہ یوآن کی بچت ہوتی ہے۔
indistry پریرتا: صحت سے متعلق مشینی کا تکنیکی موڑ
کوارٹج گلاس مائکرو - ہول پروسیسنگ ایک بار "رکاوٹ" لنک تھا جس نے چپ آلات کی اپ گریڈ کو محدود کردیا۔ الٹراسونک ٹکنالوجی کی انجینئرنگ ایپلی کیشن کے ذریعے ، بشین نے نہ صرف مائیکرو - ہول پروسیسنگ کے مسئلے کو ایک گہرائی - سے - قطر کے تناسب سے 10: 1 کے ساتھ حل کیا ، بلکہ اس کی تصدیق بھی کی گئی ہے کہ اس نے بریٹل اور ہارڈ میٹریلز کی پیشگی مشینری کے لئے ایک نئی تمثیل کی توثیق کی۔ اعلی - تعدد کمپن کنٹرول ، جس میں الٹرا - کے لئے عالمگیر قدر ہے جیسے سیرامکس اور آپٹیکل گلاس جیسے صنعتوں میں صحت سے متعلق مشینی۔
bush بشن پریسینس کے بارے میں
بشینصحت سے متعلق اعلی - صحت سے متعلق دھات کے پرزوں کی تیاری پر مرکوز ہے۔ 7،500 مربع میٹر جدید پروڈکشن بیس پر انحصار کرتے ہوئے ، یہ ایرو اسپیس ، طبی مشینری اور روبوٹکس کے شعبوں میں پیچیدہ ساختی حصوں کے لئے ایک {{4} stow حل فراہم کرتا ہے۔ کمپنی اپنی بنیادی مسابقت کے طور پر "انتہائی صحت سے متعلق اور قابل اعتماد ترسیل" لیتی ہے ، اور اس میں ماد .ہ میں ترمیم سے مکمل - عمل کی خدمات فراہم کرنے کی صلاحیت ہے ، ملٹی - محور لنکج پروسیسنگ مائکرون - سطح کی جانچ میں ہے۔ اس کے پاس آئی ایس او 13485 میڈیکل ڈیوائس کوالٹی مینجمنٹ سسٹم ، AS9100 ایرو اسپیس سرٹیفیکیشن اور دیگر قابلیت ہے ، اور اس نے مجموعی طور پر 200،000 سے زیادہ کلیدی حصوں کی فراہمی کی ہے ، جس سے صارفین کو صحت سے متعلق مینوفیکچرنگ کی حدود کو توڑنے میں مدد ملتی ہے۔
