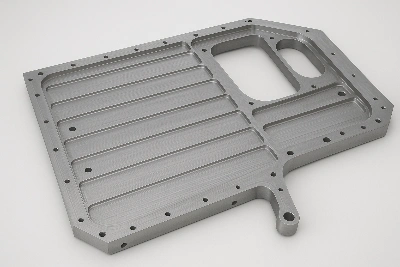

جب آپ کسی یک سنگی پلیٹ سے ونگ کی جلد یا جسم کے فریم کو مل کرتے ہیں تو ، یہ حصہ اسکرین پر سخت نظر آتا ہے لیکن مشین پر موسم بہار کی طرح برتاؤ کرتا ہے۔ کاٹنے کے گھنٹوں ، ناہموار گرمی ، اور تناؤ کی رہائی ایک ملی میٹر کی دسویں حصے میں پتلی دیواروں کو منتقل کرسکتی ہے۔ قیاس آرائی کرنے کا واحد طریقہ یہ ہے کہ تحریک کا منصوبہ بنایا جائے اور حقیقی وقت میں معاوضہ ادا کیا جائے۔
کیوں مشکل ہے؟
بڑے بہاؤ والے علاقے ، پتلی دیواریں:اعلی مادی ہٹانے کی شرح درجہ حرارت کے میلان پیدا کرتی ہے۔ پتلی پسلیاں گرمی کے ان پٹ پر جلدی سے جواب دیتی ہیں۔
طویل سائیکل اوقات:ٹول ، تکلا ، اور تھرمل نمو سے فکسچر بڑھنے - یہاں تک کہ اگر مشین "گرم" ہو۔
بقایا تناؤ کی رہائی:جیسے جیسے جیبیں کھلتی ہیں ، پینل "سانس لیتے ہیں" ، جس کی وجہ سے مقامی موسم بہار - in/موسم بہار - آؤٹ ہوتا ہے۔
ناکامی کے طریقوں کو ہم دیکھتے ہیں
پوسٹ - کو اسپرنگ بیک کاٹ دیںجو جلد کی موٹائی کو رواداری سے دور کرتا ہے۔
مقامی وازی پنگرمی کے جمع ہونے پر قدم - سے پسلیوں/سختیوں پر۔
سوراخ/سلاٹ پوزیشن بڑھنےجب آس پاس کے اسٹاک کو مستحکم ہونے سے پہلے خصوصیات کاٹا جاتا ہے۔
عمل کام کرنے والے عمل کو کنٹرول کرتا ہے
اصلی - وقت کی درجہ حرارت کی نگرانی:فکسچر + اسپنڈل تھرمل ماڈل پر بانڈڈ آر ٹی ڈی ؛ الارم فیڈ اوور رائڈ اور رہائش پذیر/ٹھنڈا - نیچے ونڈوز کو ٹرگر کریں۔
مشین معاوضہ:متحرک آلے کی لمبائی/پیمانے پر معاوضہ مشین تھرمل میپنگ سے منسلک ؛ بند - لوپ کو دوبارہ - صفر تنقیدی ڈیٹمز وسط - سائیکل کی تحقیقات کرنا۔
زوننگ کی حکمت عملی:پینل کو تھرمل زون میں تقسیم کریں۔ گرمی اور تناؤ کی رہائی کو متوازن کرنے کے لئے ردوبدل (A↔C ، B↔D) میں کسی نہ کسی طرح مخالف زون۔
کاٹنے کی حکمت عملی:گرم مقامات سے بچنے کے ل high اعلی - کارکردگی ہلکی شعاعی مصروفیت ، مستقل چپ موٹائی ، اور کنٹرول مرحلہ {{1} نیچے کے ساتھ کھردری کارکردگی۔
کولینٹ اور ایئر مینجمنٹ:اعلی - بہاؤ سیلاب + گہری جیبوں سے چپس نکالنے کے لئے ہوائی چاقو کو ہدایت کریں۔ گرمی کو کم کرنے والی گرمی کو کم کریں۔
استحکام گزرتا ہے:نیم - نیٹ کے قریب ختم کریں ، وقتی نرمی کی اجازت دیں ، دوبارہ - تحقیقات کریں ، پھر روشنی کے ساتھ ختم کریں ، سردی سے گزرنے کے بعد ہی ٹمپس بیس لائن پر واپس آجائیں۔
فکسنگ:ویکیوم + پن - پتلی خلیوں کے تحت تعمیل کے ساتھ لوکیٹرز۔ "پرنٹنگ" اور مسخ کو روکنے کے لئے ٹورک {{2} limited محدود کلیمپنگ۔
کیس اسٹڈی: ایک - ٹکڑا ونگ ویب ، 2.8 میٹر × 1.1 میٹر ، ال - لی پلیٹ
ایک یورپی ایئر فریم سپلائر کو پسلی کی موٹائی کی ضرورت ہے± 0.05 ملی میٹراور سلاٹ حقیقی پوزیشن0.08 ملی میٹر سے کم یا اس کے برابرمکمل مشینی کے بعد۔ ابتدائی آزمائشوں میں ظاہر ہوا0.18 ملی میٹرسب سے پتلا خلیوں میں اسپرنگ بیک۔
کیا بدلا:
چار فکسچر آر ٹی ڈی اور ایک تکلا تھرمل سینسر شامل کیا گیا۔ درجہ حرارت کا دروازہ بنایا2.5 2.5 ڈگری سے کم یا اس کے برابرختم کرنے سے پہلے حقیقت اور اسٹاک کے درمیان۔
ایک کراس - ہیچ زوننگ پلان میں ٹول پاتھ کو دوبارہ ترتیب دیا گیا۔ داخل کیا12 منٹمساوات فی کواڈرینٹ روکتا ہے۔
نیم فائنش کے لئے 6 - بانسری متغیر - پچ اینڈ ملوں پر سوئچ کیا12–15%چپس کو پتلی اور ٹھنڈا رکھنے کے لئے اعلی فیڈ کے ساتھ۔
وسط - چکر چھ کنٹرول ڈیٹومس کی تحقیقات ؛ درخواست دی گئی+0.0006 اسکیلحتمی پاس کے لئے مقامی طور پر (مشین معاوضہ) میں۔
نتیجہ:زیادہ سے زیادہ پوسٹ - کٹ انحراف کو گرا دیا گیا0.046 ملی میٹرپسلیوں پر اور0.06 ملی میٹرتمام معائنہ پوائنٹس میں سلاٹ پوزیشن - پر سبز۔
عملی چیک لسٹ (اس کو محفوظ کریں)
درجہ حرارت کے سینسر رکھیںحقیقت ، اسٹاک ایج ، اور مشین کالم.
وضاحت کریںتھرمل ہولڈ پوائنٹستنقیدی تکمیل سے پہلے۔
متبادل کھردری زون ؛ کبھی بھی ملحقہ خلیج کو ترتیب سے خالی نہ کریں۔
فورس چپ انخلا ؛ری - چپس=گرمی کو کاٹیں.
سیمی - ختم → آرام →دوبارہ - تحقیقاتlight ختم روشنی۔
لاگٹول پہننا بمقابلہ درجہ حرارت؛ تازہ ٹولز کے ساتھ ختم کرنا۔
کے ساتھ سی ایم ایم کی تصدیق کریں- مشین پر تحقیقات کرناجلد بہاؤ کو پکڑنے کے لئے اہداف۔
لطیف لیکن اہم
تھرمل معاوضہ ایک ہی خصوصیت نہیں ہے۔ یہ سینسنگ ، ترتیب دینے اور روشنی کو ختم کرنے کا ایک آرکیسٹریشن ہے۔ ٹھیک ہے ، بڑی پتلی - دیوار ایرو اسپیس پینل بغیر بھاری ہاتھ کے بغیر مشین میٹنگ کے انداز سے باہر آجاتے ہیں - rework - اور وہ ڈاؤن لوڈ ، اتارنا - نیچے کے بعد رواداری میں رہتے ہیں۔
