ایلومینیم مرکب کی کارکردگی کو بڑھانے کے لئے، یہ عام طور پر ایلومینیم مرکب کو مضبوط کرنے کے لئے ضروری ہے. فی الحال دو اہم طریقے ہیں: تناؤ کو سخت کرنا اور گرمی کا علاج مضبوط کرنا۔ ان میں سے، گرمی کے علاج کو مضبوط بنانے کا استعمال عام طور پر تانبے کے مرکب 2XXX، سلکان میگنیشیم 6XXX، زنک مرکب 7XXX اور دیگر عناصر 8XXX سیریز ایلومینیم مرکب کے لیے کیا جاتا ہے۔ سٹرین سختی عام طور پر خالص ایلومینیم 1XXX، مینگنیج الائے 3XXX، میگنیشیم الائے 5XXX سیریز ایلومینیم الائے کے لیے استعمال ہوتی ہے۔ سلکان مصر 4XXX سیریز ایلومینیم مرکب دونوں کو مضبوط بنانے کے طریقوں کا استعمال کر سکتے ہیں.

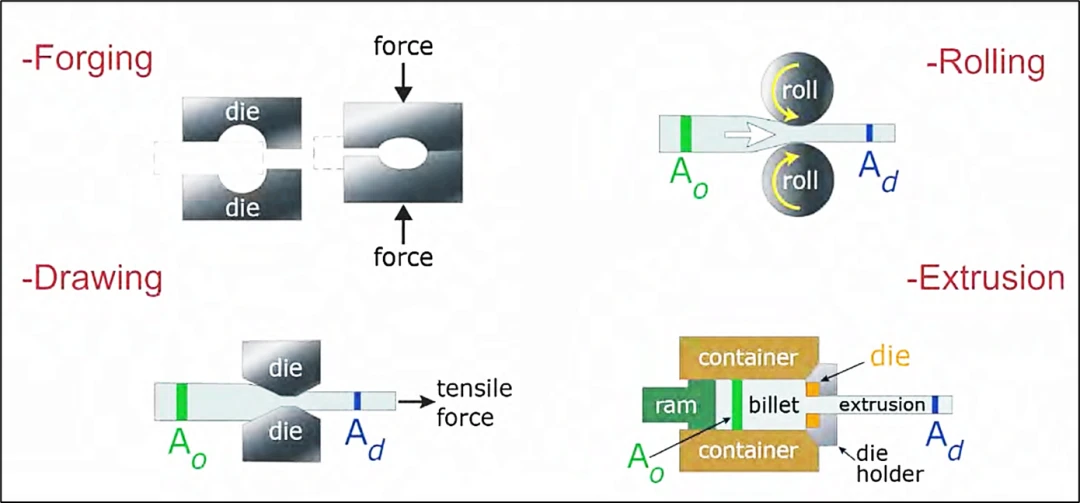

تناؤ سخت کرنا (اسٹرین سخت): پلاسٹک کی خرابی (جیسے کھینچنا، رولنگ، فورجنگ)، کرسٹل سلپ میں رکاوٹ پیدا کرنا، اور مرکب کی طاقت کو بڑھانا۔ جیسا کہ نیچے دی گئی تصویر میں دکھایا گیا ہے۔

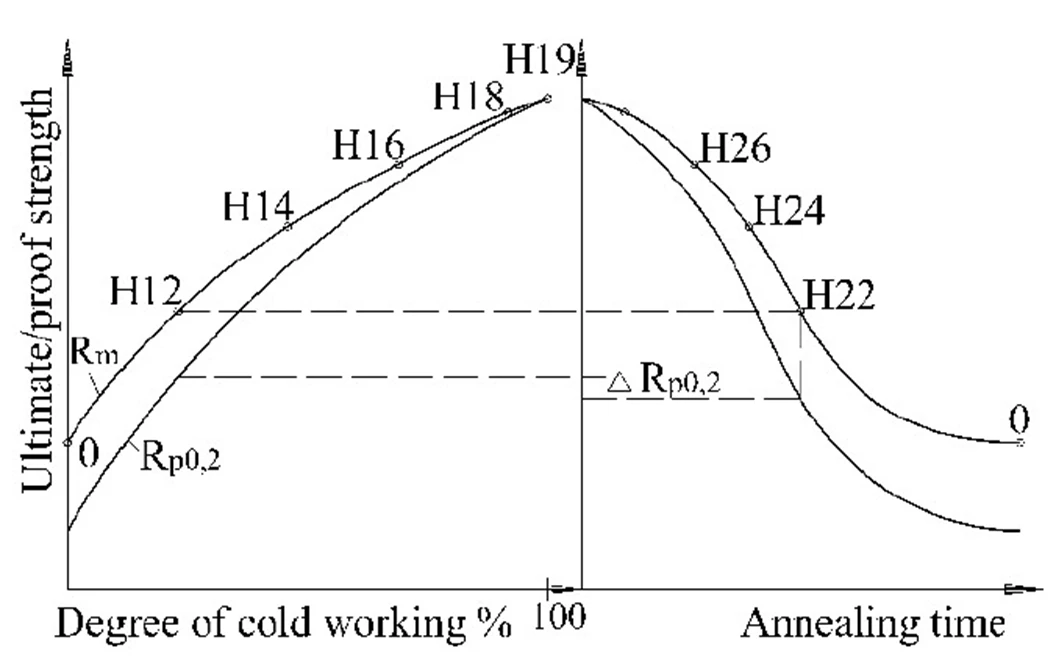

سٹرین سخت ایلومینیم مرکب میں اکثر اپنے کوڈ کے بعد H+نمبر کا لاحقہ ہوتا ہے، جیسے کہ 5052-H32، جس کا مطلب درج ذیل ہے:
صرف H1x=سٹرین سخت ہونا۔
H2x=سٹرین سخت اور جزوی اینیلنگ۔
H3x=سختی اور استحکام (اس بات کو یقینی بنانے کے لیے کہ وقت کے ساتھ میکانکی خصوصیات تبدیل نہ ہوں)۔
H4x=سٹرین سخت اور پینٹنگ۔
اوپر x کے طور پر دکھایا گیا دوسرا نمبر ٹھنڈے کام کے سخت ہونے کی ڈگری کو ظاہر کرتا ہے. 2=ایک چوتھائی سخت؛ 4=ایک آدھا سخت؛ 6=تین چوتھائی سخت؛ 8=مکمل طور پر سخت؛ 9=سپر ہارڈ۔ قدر جتنی زیادہ ہوگی طاقت اتنی ہی زیادہ ہوگی لیکن پلاسٹکٹی اتنی ہی کم ہوگی۔

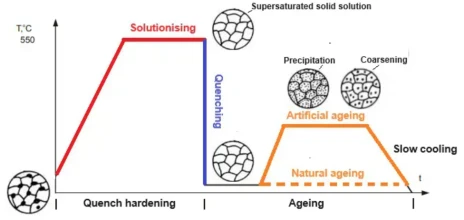

تھرمل ٹریٹمنٹ: مرکب عناصر حل کے علاج اور عمر بڑھنے کے علاج کے ذریعے مضبوطی کے مراحل میں تشکیل پاتے ہیں، اس طرح طاقت میں بہتری آتی ہے، جیسا کہ نیچے دی گئی تصویر میں دکھایا گیا ہے۔
تھرمل ٹریٹمنٹ مضبوط ایلومینیم مرکبات میں عام طور پر اپنے کوڈ کے بعد T+نمبر کا لاحقہ ہوتا ہے، جیسے 6061-T6، اور مختلف نمبروں کے معنی درج ذیل ہیں:
T1: اعلی درجہ حرارت کی تشکیل کے عمل کے بعد قدرتی ٹھنڈک، قدرتی عمر بڑھنے کے بعد۔
T2: اعلی درجہ حرارت کی تشکیل کے عمل کے بعد قدرتی ٹھنڈک، سرد کام، قدرتی عمر بڑھنے کے بعد۔
T3: حل گرمی کے علاج کے بعد ٹھنڈا کام کرنا، قدرتی عمر بڑھنا۔
T4: حل گرمی کے علاج کے بعد قدرتی عمر بڑھنا۔
T5: اعلی درجہ حرارت بنانے کے عمل کے بعد قدرتی ٹھنڈک، مصنوعی عمر بڑھنے کے بعد۔
T6: حل ہیٹ ٹریٹمنٹ کے بعد مصنوعی عمر رسیدہ۔
T7: حل ہیٹ ٹریٹمنٹ (بہتر سنکنرن مزاحمت) کے بعد عمر سے زیادہ{1}}۔
T8: حل ہیٹ ٹریٹمنٹ، مصنوعی عمر بڑھنے کے بعد سرد کام کرنا۔
T9: حل گرمی کے علاج کے بعد مصنوعی عمر بڑھنے، اور پھر سرد کام کرنا۔
T10: اعلی درجہ حرارت بنانے کے عمل کے بعد قدرتی ٹھنڈک، ٹھنڈا کام کرنا، اور پھر مصنوعی عمر بڑھنا۔
سٹرین ہارڈننگ عام طور پر ایلومینیم الائے پروڈکٹس کے لیے استعمال کی جاتی ہے جن کے لیے اعلیٰ شکل اور جہتی درستگی کی ضرورت نہیں ہوتی ہے، اور ان میں طاقت کی زیادہ ضرورت ہوتی ہے لیکن سختی کے تقاضے کم ہوتے ہیں۔ چونکہ یہ پروسیس کرنا اور بنانا آسان ہے اور اس کی قیمت کم ہے، اس لیے اسے کچھ غیر اہم ساختی حصوں، سپورٹ پارٹس وغیرہ کے لیے استعمال کیا جا سکتا ہے۔ ہیٹ ٹریٹمنٹ کی مضبوطی ایلومینیم مرکب مواد کی کارکردگی پر اعلیٰ تقاضوں کے حامل کھیتوں کے لیے موزوں ہے، جیسے ایرو اسپیس، آٹوموبائل اور دیگر شعبوں میں کلیدی اجزاء، جن کے لیے عام طور پر بہترین جامع خصوصیات کی ضرورت ہوتی ہے، جیسے کہ اعلیٰ طاقت، فاضلیت، اعلیٰ طاقت۔ مزاحمت

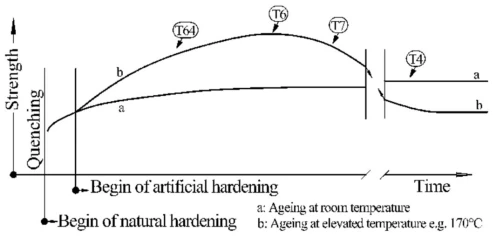

اپنے موضوع پر واپس جائیں، T6، یعنی حل ہیٹ ٹریٹمنٹ کے بعد مصنوعی عمر رسیدہ۔ جیسا کہ پچھلے اعداد و شمار سے دیکھا جا سکتا ہے، T6 اپنی جامع کارکردگی کو یقینی بناتے ہوئے نسبتاً اچھے طاقت کے اشارے حاصل کر سکتا ہے، یہی وجہ ہے کہ اسے بڑے پیمانے پر استعمال کیا گیا ہے۔(文章来源:微信公众号- iMechanics机械)
