کاربن فائبر کو کمک سلیکن کاربائڈ جامع مواد (سی ایف/ایس آئی سی) ان کے اعلی درجہ حرارت کی مزاحمت اور اعلی طاقت کی وجہ سے ہوائی جہاز کے انجنوں کے گرم اختتامی اجزاء کا بنیادی مواد بن گیا ہے۔ تاہم ، سی ایف/ایس آئی سی دہن چیمبر کے اجزاء پر کارروائی کرتے وقت ایک ہوابازی مینوفیکچرنگ کمپنی کو شدید چیلنجوں کا سامنا کرنا پڑا: 0 کو مکمل کرنا ضروری تھا۔
پروسیسنگ مصنوعات
مواد: کاربن فائبر کو تقویت بخش سلیکن کاربائڈ جامع مواد (CF/SIC)
پروسیسنگ کی خصوصیات:

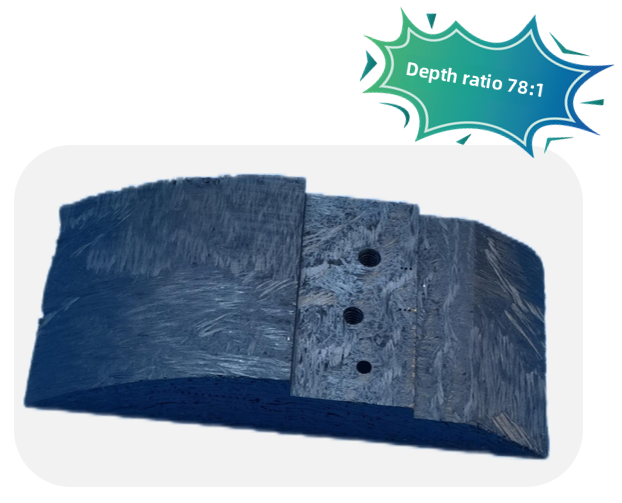

1.ɸ 0. 2 ملی میٹر گہری سوراخ پروسیسنگ (گہرائی 15.5 ملی میٹر)
2.M3 تھریڈڈ ہول صحت سے متعلق تشکیل
3. اعلی صحت سے متعلق طیارہ ملنگ
پروسیسنگ پس منظر اور مشکلات
A. پروسیسنگ پس منظر
اعلی درجہ حرارت کی مزاحمت (00 1600 ڈگری) اور ہلکے وزن کی خصوصیات کی وجہ سے ہوائی جہاز کے انجن دہن چیمبروں اور راکٹ نوزلز میں سی ایف/ایس آئی سی جامع مواد کو بڑے پیمانے پر استعمال کیا جاتا ہے۔ تاہم ، اس کی سختی (راک ویل 90 ایچ آر اے) اور برٹیلینس روایتی پروسیسنگ ٹکنالوجی کے لئے مائیکرو سوراخوں اور دھاگوں کی بڑے پیمانے پر پیداوار کو حاصل کرنا مشکل بناتی ہے۔
B روایتی پروسیسنگ حل کی مشکلات
1. روایتی کاربائڈ مشقوں کی ٹوٹ پھوٹ کی شرح جب پروسیسنگ کرتے وقت ɸ 0. 2 ملی میٹر سوراخ 90 ٪ سے زیادہ ہے
2. ای ڈی ایم 50μm ابلیشن پرت تیار کرتا ہے ، جس کی وجہ سے اجزاء اعلی درجہ حرارت کے حالات میں ناکام ہوجاتے ہیں
3. ایم 3 تھریڈڈ سوراخوں کی ہم آہنگی انحراف> 0. 03 ملی میٹر ہے ، جو AS9100D معیار کو پورا نہیں کرسکتا
بشےNحل
الٹراسونک کمپن اور سپر ہارڈ ٹول ٹکنالوجی کو مربوط کرکے ، ہم ایک مکمل لنک پروسیسنگ حل فراہم کرتے ہیں:
الٹراسونک سبز اور موثر صحت سے متعلق نقاشی اور ملنگ سینٹر: 20 کلو ہرٹز ہائی فریکوینسی کمپن سسٹم
p سی ڈی ٹول سیٹ سیٹ:
0. 2 ملی میٹر مجموعی طور پر پی سی ڈی مائکرو ڈرل (لمبائی سے قطر کا تناسب 77: 1)
3- ایج پی سی ڈی تھریڈ ملنگ کٹر (ہیلکس زاویہ اصلاح کا ڈیزائن)
نانو ایج پی سی ڈی فلیٹ ملنگ کٹر
int یلیٹینٹ پروسیس پیرامیٹر لائبریری: محوری کاٹنے کی قوت 5 این سے کم یا اس کے برابر ، رفتار 30 ، 000 آر پی ایم سے کم یا اس کے برابر
پروسیسنگ فوائد
الٹراسونک + پی سی ڈی مائکرو ڈرلنگ گرمی سے پاک پروسیسنگ ، سوراخ کی دیوار کھردری RA3.2μm (EDM سے 36 ٪ زیادہ) حاصل کرتی ہے
M3 تھریڈڈ ہول کوکسیلیٹی<0.01mm, 100% passed three-coordinate detection
ایک ہی پی سی ڈی ٹول کی زندگی 300 سوراخوں تک ہے ، اور پروسیسنگ کی کارکردگی میں 4.2 بار اضافہ ہوا ہے
pross عمل کا موازنہ

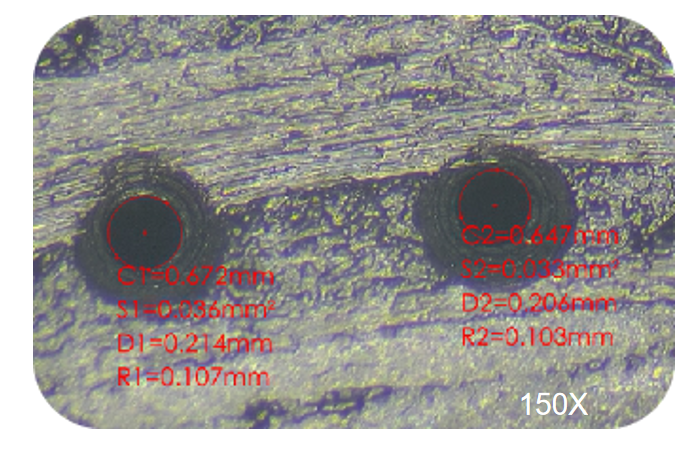

d 0. 2 سوراخ کو وسعت دیں
کے بارے میںبشین
بشین(بشین صحت سے متعلق) ایک حل فراہم کرنے والا ہے جو اعلی صحت سے متعلق دھات کے حصوں کی تیاری پر مرکوز ہے۔ اس کی 7،500 مربع میٹر ذہین فیکٹری جدید ٹیکنالوجی کے کلسٹرز جیسے الٹراسونک اسسٹڈ پروسیسنگ سے لیس ہے۔ یہ کمپنی ایرو اسپیس ، طبی سامان اور روبوٹکس کے شعبوں میں خاص طور پر کاربن فائبر کمپوزٹ مواد اور اعلی درجہ حرارت کے مرکب جیسے مشکل سے کٹ مٹیریل کے مائکرو ہول پروسیسنگ کے شعبے میں گہری شامل ہے۔ "الٹراسونک پریسجن مشینی + سپر ہارڈ ٹول کسٹمائزیشن" کے انٹیگریٹڈ سروس ماڈل کے ذریعے ، اس نے متعدد اقسام کے ہوائی جہاز کے انجنوں کے لئے سی ایف/ایس آئی سی ساختی حصوں کی بڑے پیمانے پر پیداوار کی کامیابی کے ساتھ حمایت کی ہے ، اور متعلقہ ٹیکنالوجی نے AS9001 ایرو اسپیس کوالٹی مینجمنٹ سسٹم کی سند اور میڈیکل آئی ایس او 13485 سرٹیفیکیشن کو پاس کیا ہے۔
