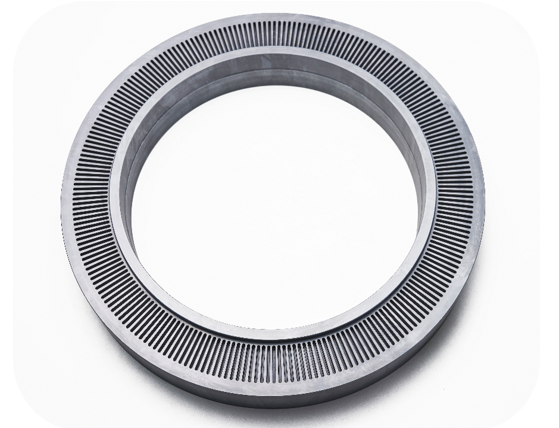

سیمیکمڈکٹر سازوسامان کی تیاری کے میدان میں ، پولسیلیکون گیٹ بجنے چپ مینوفیکچرنگ کے عمل میں کلیدی اجزاء ہیں۔ جب بنیادی اجزاء کی لوکلائزیشن کو فروغ دیتے ہو تو ، ایک گھریلو سیمیکمڈکٹر سازوسامان بنانے والے کو پروسیسنگ کے ایک مشکل مسئلے کا سامنا کرنا پڑا - یہ ضروری تھا کہ اعلی صحت سے متعلق اندرونی سموچ پیسنے اور پولی سلیون کی انگوٹھیوں پر نالی پروسیسنگ کو 290 ملی میٹر اور 45 ملی میٹر کی موٹائی کے ساتھ مکمل کرنا ضروری تھا ، اور روایتی عمل کو بڑے پیمانے پر پیداوار کی ضروریات کو پورا کرنا مشکل تھا۔
backs پس منظر اور صنعت کے درد کی نشاندہی کرنا
A. پروسیسنگ بیک گراؤنڈ
اس کی عمدہ سیمیکمڈکٹر خصوصیات کی وجہ سے ، پولسیلیکن بڑے پیمانے پر سامان کے گیٹ ساختی حصوں جیسے آئن امپلانٹرز اور ایچرز میں استعمال ہوتا ہے۔ اس طرح کے اجزاء کو ایک سے زیادہ پیسنے کے عمل کے ذریعہ 7 0 than سے زیادہ کو ختم کرنے کی ضرورت ہے ، جبکہ یہ یقینی بنانا ہے کہ اندرونی سموچ راؤنڈنس 0. 005 ملی میٹر سے کم یا اس کے برابر ہے اور نالی چوڑائی رواداری ± 0.01 ملی میٹر ہے ، جو پروسیسنگ کے آلات کی استحکام اور زندگی کی سخت ضرورت ہے۔
B روایتی پروسیسنگ کا مخمصہ
1. روایتی پیسنے والی مشینوں میں پروسیسنگ کی کم کارکردگی ہوتی ہے ، اور ایک ہی ٹکڑے میں 8 گھنٹے سے زیادہ کا وقت لگتا ہے

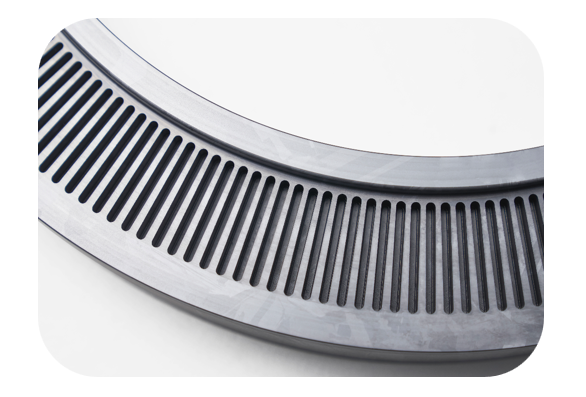

2. سلاٹ پروسیسنگ کے دوران چپنگ کی شرح 35 ٪ سے زیادہ ہے ، جس کے نتیجے میں بیچ سکریپنگ ہوتی ہے
3. اندرونی دائرہ راؤنڈنس انحراف ہے> 0. 015 ملی میٹر ، جو سامان پلازما کی تقسیم کی یکسانیت کو متاثر کرتا ہے

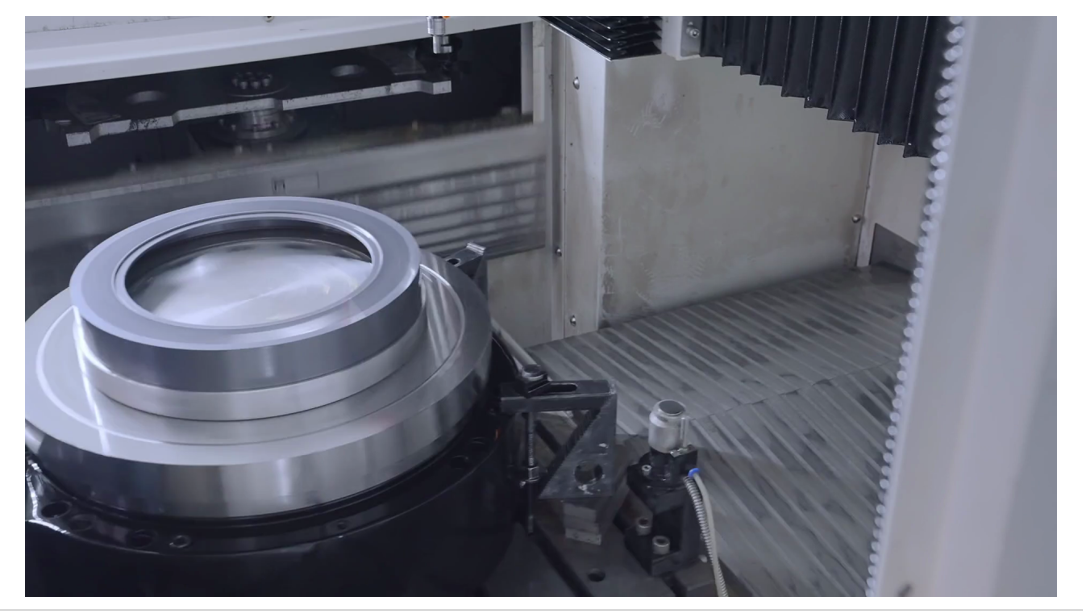

bushbensen حل: الٹراسونک ٹکنالوجی + تیز رفتار ٹرنٹیبل باہمی تعاون کے ساتھ آپریشن
پولیسیلیکن سخت اور آسانی سے ٹوٹنے والے مواد کی پروسیسنگ خصوصیات کے پیش نظر ، بشین ٹیکنیکل ٹیم نے تین ان ون حل کو اپنی مرضی کے مطابق بنایا:
1. الٹراسونک صحت سے متعلق نقاشی اور ملنگ سسٹم: 20 کلو ہرٹز اعلی تعدد کمپن کاٹنے کے خلاف مزاحمت کو 50 ٪ تک کم کرتا ہے
2. ڈی ڈی آر عمودی تیز رفتار ٹرنٹیبل: 3000rpm ± 1 ″ صحت سے متعلق ، نینو سطح کے راستے سے متعلق کنٹرول کو حاصل کرنا
3. تدریجی جامع ٹول حل :
ڈائمنڈ لیپت ٹولز کسی نہ کسی طرح کی پروسیسنگ کے دوران تیزی سے مادی ہٹانے کے لئے استعمال ہوتے ہیں
ٹھیک پروسیسنگ کے لئے الٹراسونک پی سی ڈی ٹولز کو تبدیل کیا جاتا ہے
ماپا ڈیٹا انڈسٹری کے بینچ مارک کو تازہ کرتا ہے
کسٹمر پروڈکشن لائن کی توثیق میں ، بشین حل حاصل کیا:
پروسیسنگ کی کارکردگی میں 2.8 گنا اضافہ ہوا ، اور ایک ہی ٹکڑے کے پروسیسنگ کا وقت 2.8 گھنٹے تک کمپریس کیا گیا تھا
سلاٹ کی چپنگ کی شرح 35 ٪ سے کم ہوکر 0. 5 ٪ یا اس سے کم
اندرونی دائرے کی چکر کو 0. 003-0. 005 ملی میٹر پر مستحکم کنٹرول کیا جاتا ہے
سطح کی کھردری 0. 4μm سے کم یا اس کے برابر RA ، جو درآمد شدہ سامان کی پروسیسنگ لیول سے بہتر ہے
اس پیشرفت نے صارفین کے پولیسیلیکن گیٹ بجنے کی بڑے پیمانے پر پیداوار کی اہلیت کی شرح کو 61 فیصد سے بڑھا کر 98.7 فیصد کردیا ہے ، جس سے درآمد شدہ حصوں کی کامیابی کے ساتھ جگہ ہے۔
otoutable باہربشین
بشینسیمیکمڈکٹر ، فوٹو وولٹک اور دیگر صنعتوں میں "گردن اسٹک" پروسیسنگ کے مسائل کو حل کرنے پر توجہ مرکوز کرتے ہوئے دس سال سے زیادہ عرصے سے صحت سے متعلق مینوفیکچرنگ کے شعبے میں دل کی گہرائیوں سے شامل ہے۔ کمپنی کا 7،500 مربع میٹر سمارٹ فیکٹری کور ٹکنالوجی ماڈیولز جیسے الٹراسونک اسسٹڈ پروسیسنگ اور پانچ محور لنکج سے لیس ہے۔ اس نے 20 سے زیادہ گھریلو سیمیکمڈکٹر سازوسامان مینوفیکچررز کے لئے اہم حصوں پروسیسنگ حل فراہم کیے ہیں۔ متعلقہ ٹیکنالوجیز نے ISO9001 اور سیمیکمڈکٹر آلات کی خصوصی سند کو منظور کیا ہے ، اور اعلی کے آخر میں مینوفیکچرنگ آلات کی آزادی کے عمل میں مدد جاری رکھے ہوئے ہیں۔
