تھریڈ مشینی تھریڈ مشینی ٹولز کا استعمال کرتے ہوئے مختلف اندرونی اور بیرونی دھاگوں کو مشینی کرنے کا ایک طریقہ ہے۔
1. تھریڈ کاٹنے
تھریڈ مشینی عام طور پر اس سے مراد خصوصی ٹولز یا ڈائیز کا استعمال کرتے ہوئے کسی ورک پیس کی سطح پر دھاگے بنانے کے عمل سے مراد ہے۔ اس عمل میں مختلف قسم کی ٹکنالوجیوں کا احاطہ کیا گیا ہے ، جیسے ٹرننگ ، ملنگ ، ٹیپنگ ، تھریڈنگ ، پیسنے ، پیسنے اور بھنور کاٹنے۔ موڑنے ، گھسائی کرنے والی اور پیسنے والی کارروائیوں کے دوران ، ہر بار جب ورک پیس ایک دائرے کو گھومتا ہے تو ، مشین ٹول کا ٹرانسمیشن سسٹم اس بات کو یقینی بناتا ہے کہ ٹول (چاہے وہ ٹرننگ ٹول ہو ، گھسائی کرنے والا کٹر یا پیسنے والا پہیے ہو) درست اور یکساں طور پر ورک پیس کی محوری سمت کے ساتھ ساتھ لیڈ فاصلے کو آگے بڑھاتا ہے۔ جب ٹیپنگ یا تھریڈنگ کرتے ہو تو ، آلے (یعنی ، نل یا مرنے) اور ورک پیس کے مابین ایک رشتہ دار گردش ہوگی ، اور ابتدائی طور پر تشکیل دیئے گئے تھریڈ نالی کو محوری سمت میں جانے کے لئے ٹول (یا خود ورک پیس) کو چلانے کے لئے بطور رہنما استعمال کیا جاتا ہے۔

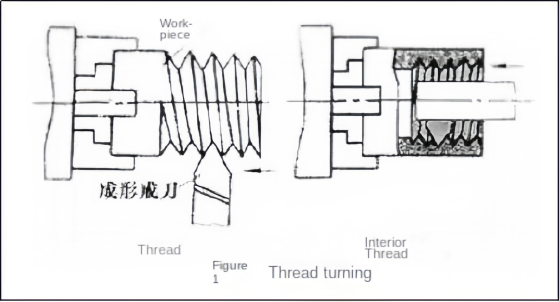

2. تھریڈ ٹرننگ
جب کسی لیتھ پر دھاگوں کو مشینی کرتے ہو تو ، آپ موڑنے کے عمل کو مکمل کرنے کے لئے فارمنگ ٹرننگ ٹول یا تھریڈ کومبنگ ٹول استعمال کرنے کا انتخاب کرسکتے ہیں۔ دھاگوں کو موڑنے کے لئے تشکیل دینے والے ٹولنگ ٹول کا استعمال ایک عام طریقہ ہے ، خاص طور پر سنگل ٹکڑے یا چھوٹے بیچ کی تیاری کے لئے موزوں ہے ، کیونکہ اس میں ایک سادہ ٹول ڈھانچے کا فائدہ ہے۔ اگرچہ دھاگوں کو موڑنے کے لئے تھریڈ کنگھی کٹر کا استعمال پیداوار کی کارکردگی کو بہتر بنا سکتا ہے ، اس کے نسبتا complex پیچیدہ آلے کے ڈھانچے کی وجہ سے ، یہ درمیانے اور بڑے پیمانے پر پیداوار کے ل more زیادہ موزوں ہے ، خاص طور پر ٹھیک دانت اور قلیل لمبائی کے تھریڈڈ ورک پیسوں کو تبدیل کرنے کے لئے۔ عام لیتھس کے ل the ، ٹریپیزائڈیل دھاگوں کو موڑتے وقت حاصل کی جاسکتی ہے جو عام طور پر 8 سے 9 سطحوں تک محدود رہتی ہے۔ تاہم ، اگر پروسیسنگ کے لئے ایک خصوصی تھریڈ لیتھ استعمال کیا جاتا ہے تو ، یہ نہ صرف دھاگے کی پیداواری کارکردگی کو نمایاں طور پر بہتر بنا سکتا ہے ، بلکہ درستگی میں زیادہ بہتری بھی حاصل کرسکتا ہے۔

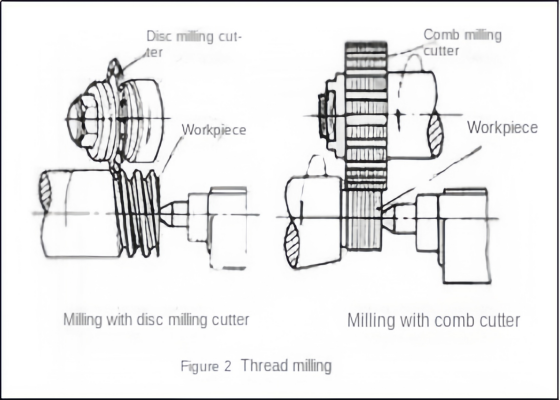

3. تھریڈ ملنگ
تھریڈ ملنگ کے عمل میں ، ڈسک ملنگ کٹر اور کنگھی ملنگ کٹر تھریڈ ملنگ مشینوں پر عام طور پر استعمال ہونے والے دو ٹولز ہیں۔ ڈسک ملنگ کٹر اکثر ورک پیسوں جیسے پیچ اور کیڑے جیسے ٹریپیزائڈیل بیرونی دھاگوں کے لئے استعمال ہوتے ہیں۔ کنگھی ملنگ کٹر زیادہ ورسٹائل ہے اور وہ اندرونی اور بیرونی عام دھاگوں اور ٹاپراد دھاگوں کو چکی کرسکتی ہے۔ چونکہ کنگھی ملنگ کٹر ایک ملٹی بلیڈ ڈیزائن کو اپناتا ہے اور اس کی کام کرنے کی لمبائی پروسیسرڈ تھریڈ کی لمبائی سے زیادہ ہے ، لہذا ملننگ کا پورا عمل ورک پیس کو 1.25 سے 1.5 مرتبہ گھوماتے ہوئے مکمل کیا جاسکتا ہے ، جس سے پیداوار کی کارکردگی میں بہت زیادہ بہتری آتی ہے۔ تھریڈ ملنگ کے ذریعہ حاصل کی جانے والی پچ کی درستگی عام طور پر 8 سے 9 سطحوں تک پہنچ سکتی ہے ، اور سطح کی کھردری کو R5 اور 0. 63 مائکرون کے درمیان کنٹرول کیا جاسکتا ہے۔ یہ طریقہ عام صحت سے متعلق تقاضوں کے ساتھ تھریڈڈ ورک پیسوں کی بیچ پروڈکشن کے لئے بہت موزوں ہے ، یا پیسنے سے پہلے کسی حد تک پروسیسنگ مرحلے کے طور پر۔

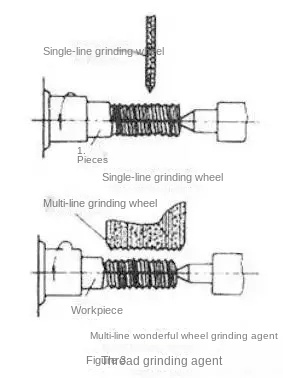

4. تھریڈ پیسنا
تھریڈ پیسنے کا استعمال بنیادی طور پر تھریڈ گرائنڈرز پر سخت محنت سے چلنے والے تھریڈ پروسیسنگ کے لئے کیا جاتا ہے۔ پیسنے والے پہیے کراس سیکشن کی مختلف شکلوں کے مطابق ، اسے دو طریقوں میں تقسیم کیا جاسکتا ہے: سنگل لائن پیسنے والی پہیے پیسنے اور ملٹی لائن پیسنے والی پہیے پیسنا۔ سنگل لائن پیسنے والی پہیے پیسنے کے ذریعہ حاصل کی جانے والی پچ کی درستگی 5 سے 6 کی سطح تک زیادہ ہے ، اور سطح کی کھردری کو R1.25 سے 0 08 مائکرون کی حد میں کنٹرول کیا جاسکتا ہے ، اور پیسنے والی پہیے کی ڈریسنگ نسبتا simple آسان ہے۔ یہ طریقہ اعلی صحت سے متعلق تقاضوں جیسے صحت سے متعلق پیچ ، تھریڈ گیجز ، کیڑے وغیرہ کے ساتھ تھریڈڈ ورک پیس پیسنے کے لئے بہت موزوں ہے ، اور یہ تھریڈڈ ورک پیسوں اور صحت سے متعلق ہابوں کے چھوٹے چھوٹے بیچوں کے لئے بھی موزوں ہے۔ ملٹی لائن پیسنے والی پہیے پیسنے کو مزید طولانی پیسنے اور پلنگ پیسنے میں مزید تقسیم کیا جاتا ہے۔ طول البلد پیسنے کا طریقہ ایک پیسنے والا پہیے کا استعمال کرتا ہے جس کی چوڑائی دھاگے کی لمبائی سے کم ہوتی ہے۔ دھاگہ ایک بار یا ایک سے زیادہ بار پیسنے والے پہیے کو طولانی طور پر منتقل کرکے آخری سائز کا میدان ہوسکتا ہے۔ پلنگ پیسنے کا طریقہ ایک پیسنے والے پہیے کا استعمال کرتا ہے جس کی چوڑائی دھاگے کی لمبائی سے زیادہ ہوتی ہے۔ پیسنے والا پہیے ریڈی طور پر ورک پیس کی سطح میں کاٹتا ہے ، اور ورک پیس کو پیسنے کو مکمل کرنے کے لئے صرف 1.25 موڑ کو گھومنے کی ضرورت ہوتی ہے ، لہذا پیداواری صلاحیت زیادہ ہے۔ تاہم ، پلنگ پیسنے کے طریقہ کار کی صحت سے متعلق قدرے کم ہے ، اور پیسنے والے پہیے کا ڈریسنگ عمل نسبتا complected پیچیدہ ہے۔ یہ طریقہ بڑی تعداد میں نلکوں کو پیسنے اور کچھ تیز دھاگوں کو پیسنے کے لئے زیادہ موزوں ہے۔
5. تھریڈ پیسنا
نسبتا soft نرم مواد جیسے کاسٹ آئرن ، نٹ قسم یا سکرو قسم کے تھریڈ پیسنے والے ٹولز کا استعمال کیا جاسکتا ہے۔ یہ ٹولز ورک پیس کے تھریڈڈ حصوں پر فارورڈ اور ریورس روٹیشن پیسنے کی کارروائیوں کے لئے استعمال ہوتے ہیں جن پر عملدرآمد کیا گیا ہے اور اس میں پچ کی غلطیاں ہیں۔ اس کا مقصد دھاگے کی پچ کی درستگی کو بہتر بنانا ہے۔ سخت داخلی دھاگوں کے لئے ، پیسنے کا استعمال ممکنہ خرابی کو ختم کرنے کے لئے بھی کیا جاسکتا ہے ، اس طرح ان کی درستگی میں مزید بہتری آتی ہے۔

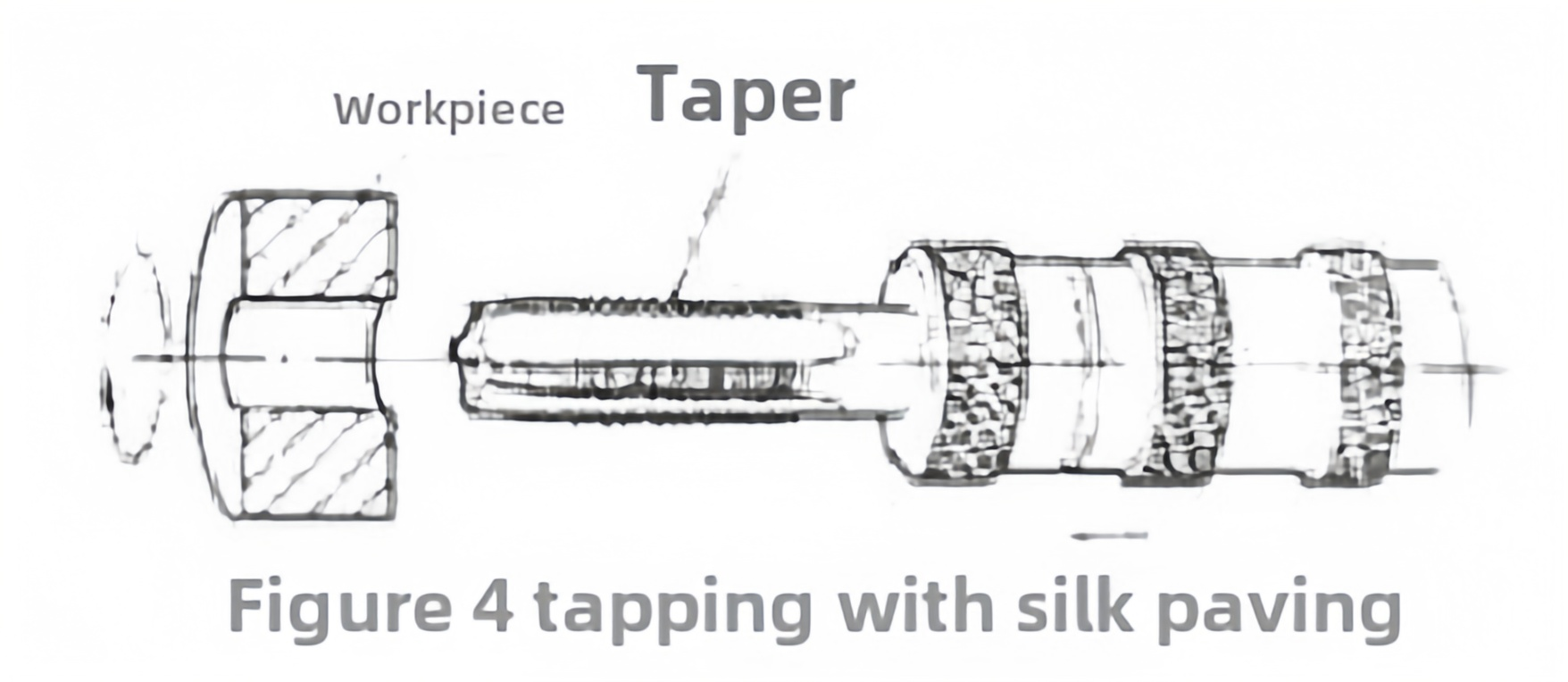

6. ٹیپنگ اور تھریڈنگ
ٹیپنگ ایک نل کو کسی ورک پیس پر پہلے سے چلنے والی نیچے والی سوراخ میں تبدیل کرنے کا عمل ہے جس میں داخلی دھاگہ تیار کرنے کے لئے کسی خاص ٹارک کے ساتھ ہوتا ہے۔

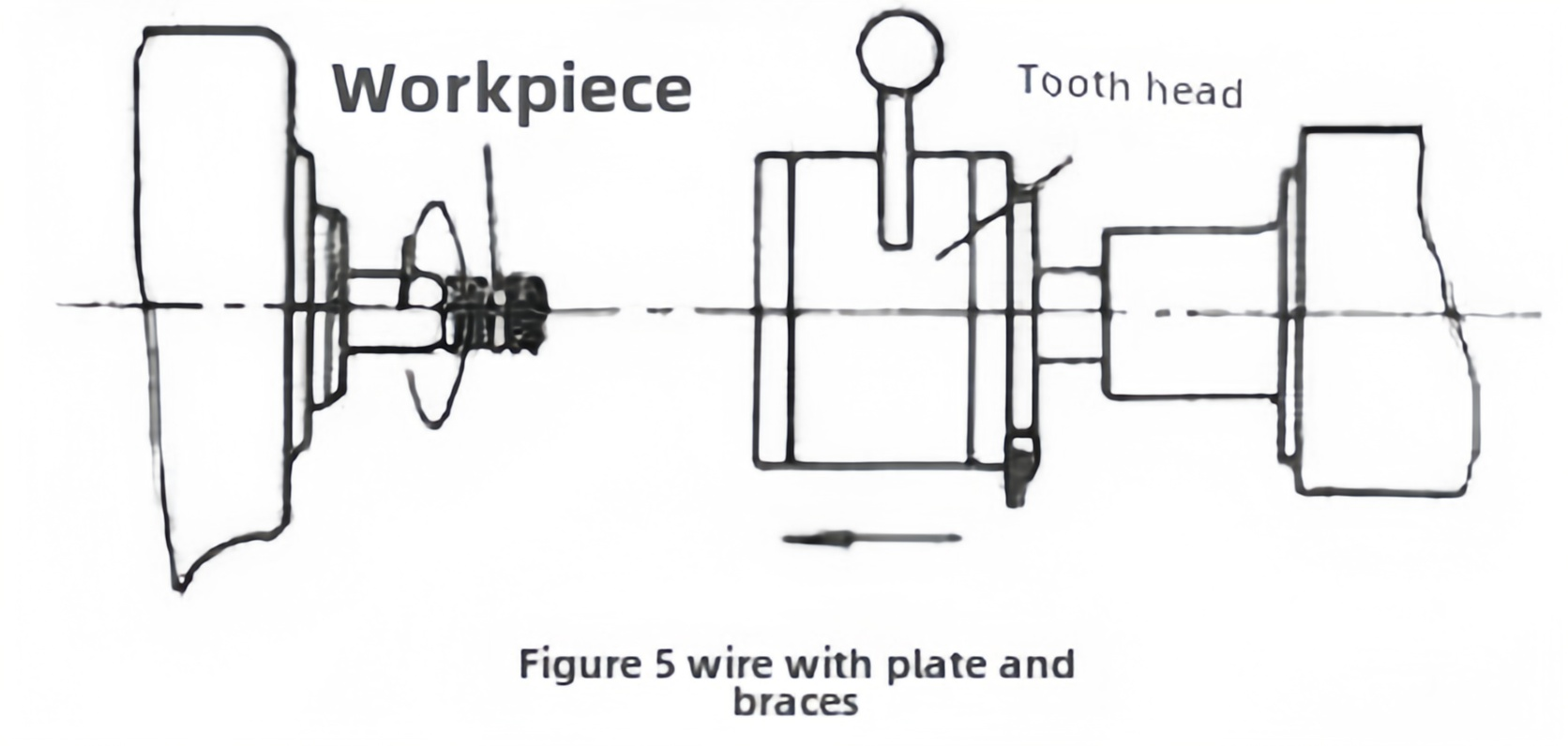

تھریڈنگ ایک ایسا عمل ہے جو بار (یا ٹیوب) پر بیرونی دھاگے کو کاٹنے کے لئے ڈائی کا استعمال کرتا ہے۔ اس پروسیسنگ کے طریقہ کار کی درستگی بنیادی طور پر استعمال شدہ نل یا مرنے کی درستگی پر منحصر ہے۔ اگرچہ داخلی اور بیرونی دھاگوں پر کارروائی کرنے کے بہت سارے طریقے ہیں ، چھوٹے قطر کے اندرونی دھاگوں کے لئے نلکوں کا واحد پروسیسنگ ٹول ہیں۔ ٹیپنگ اور تھریڈنگ آپریشن دونوں دستی طور پر یا میکانکی آلات جیسے لیتھز ، ڈرلنگ مشینیں ، ٹیپنگ مشینیں یا تھریڈنگ مشینوں کی مدد سے مکمل کیا جاسکتا ہے۔
7. تھریڈ رولنگ
تھریڈ رولنگ ایک پروسیسنگ ٹکنالوجی ہے جو ورک پیس پر دباؤ کا اطلاق کرتی ہے جس کی وجہ سے وہ پلاسٹک کی خرابی سے گزرتا ہے اور اس طرح ایک دھاگہ تشکیل دیتا ہے۔ یہ عمل عام طور پر تھریڈ رولنگ مشین ، تھریڈ رولنگ مشین ، یا خودکار لیتھ پر خود کار طریقے سے کھولنے اور بند کرنے والے تھریڈ رولنگ ہیڈ سے لیس ہوتا ہے۔ یہ معیاری فاسٹنرز اور دیگر بیرونی حصوں کی بڑے پیمانے پر پیداوار کے لئے بہت موزوں ہے جس میں تھریڈڈ کنیکشن کی ضرورت ہوتی ہے۔
رولڈ تھریڈز کی سائز کی حد عام طور پر بیرونی قطر میں 25 ملی میٹر سے زیادہ نہیں ہوتی ہے اور لمبائی میں 100 ملی میٹر سے زیادہ نہیں ہوتی ہے ، لیکن حاصل کردہ دھاگے کی درستگی ایک بہت ہی اعلی سطح 2 معیار تک پہنچ سکتی ہے۔ رولنگ کے لئے خالی کا قطر عام طور پر کارروائی کے لئے دھاگے کے وسط قطر کے قریب ہوتا ہے۔
یہ بات قابل غور ہے کہ اگرچہ رولنگ ٹکنالوجی بنیادی طور پر بیرونی دھاگوں کی پروسیسنگ کے لئے استعمال ہوتی ہے ، لیکن نرم مواد والے ورک پیسوں کے لئے ، اب بھی ایک سلاٹ لیس اخراج نل کو اندرونی دھاگوں کی سرد اخراج (زیادہ سے زیادہ 30 ملی میٹر) کے لئے استعمال کیا جاسکتا ہے۔ اس سردی سے نکالے گئے اندرونی دھاگے کا کام کرنے والا اصول ٹیپنگ کے مترادف ہے ، لیکن مطلوبہ ٹارک ٹیپنگ سے تقریبا 1 گنا ہے ، اور پروسیسنگ کی صحت سے متعلق اور سطح کا معیار بھی ٹیپ کرنے سے قدرے زیادہ ہے۔
تھریڈ رولنگ کے فوائد یہ ہیں:
surface سطح کی کھردری موڑنے ، گھسائی کرنے اور پیسنے سے کم ہے۔
cold رولڈ دھاگے کی سطح سرد محنت کو سخت کرنے کی وجہ سے طاقت اور سختی کو بہتر بنا سکتی ہے۔
③ اعلی مادی استعمال ؛
④ کاٹنے پروسیسنگ کے مقابلے میں پیداواری صلاحیت دوگنی کردی گئی ہے ، اور خود کار بنانا آسان ہے۔
rel رولنگ ڈائی کی لمبی عمر ہے۔ تاہم ، تھریڈ رولنگ کا تقاضا ہے کہ ورک پیس مواد کی سختی HRC40 سے زیادہ نہیں ہے۔ کسی حد تک کاسٹ سائز کی درستگی کی ضروریات زیادہ ہیں۔ رولنگ ڈائی کی درستگی اور سختی کی ضروریات بھی زیادہ ہیں ، اور سڑنا کی تیاری مشکل ہے۔ یہ غیر متناسب دانتوں کی شکلوں کے ساتھ دھاگوں کو رول کرنے کے لئے موزوں نہیں ہے۔
مختلف رولنگ مرنے کے مطابق ، تھریڈ رولنگ کو دو قسموں میں تقسیم کیا جاسکتا ہے: تھریڈ رولنگ اور تھریڈ رولنگ۔

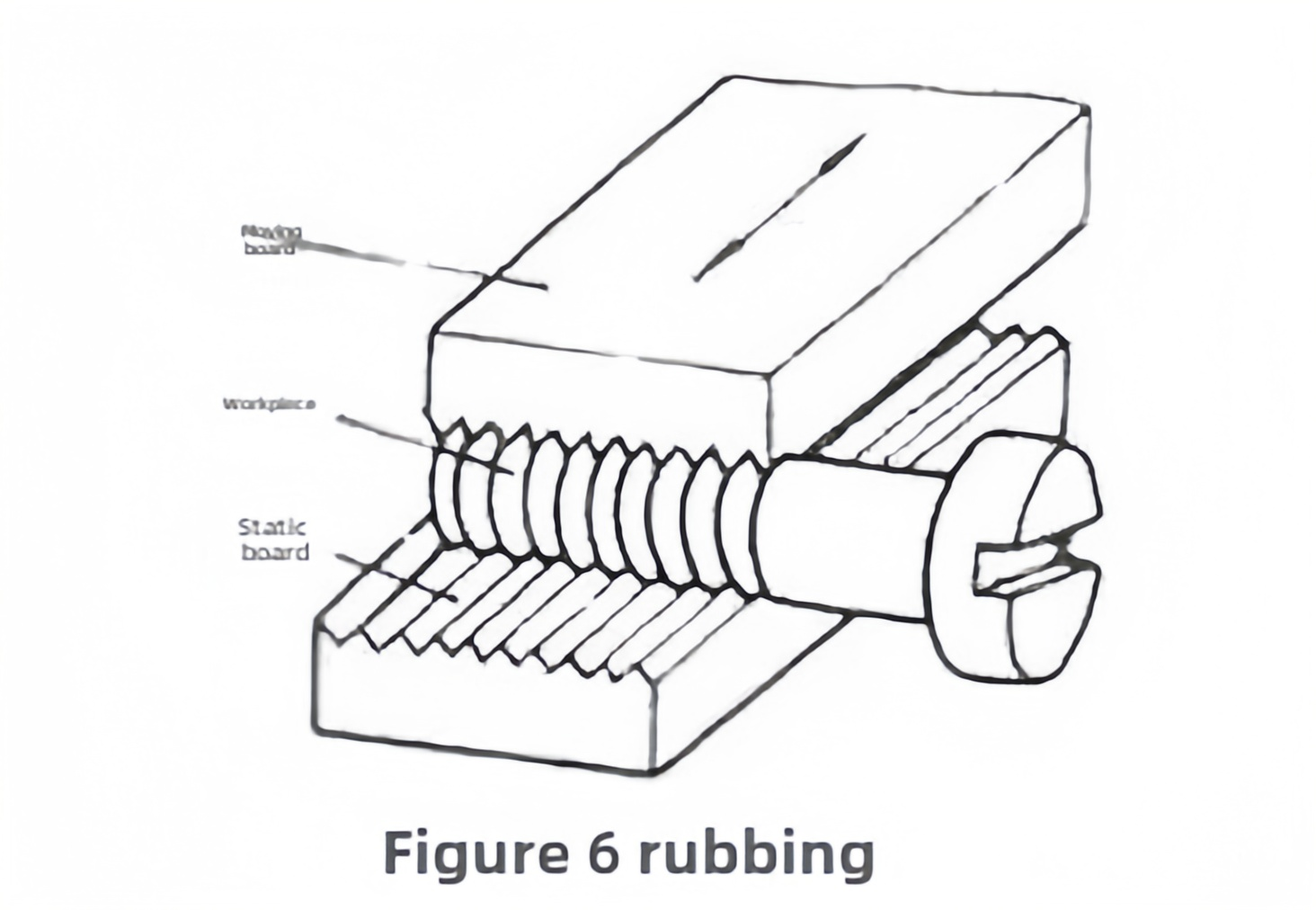

تھریڈ رولنگ کے عمل میں دو تھریڈ رولنگ پلیٹوں کا استعمال ہوتا ہے جس میں دھاگے کے دانتوں کی شکلیں ہوتی ہیں ، جو آدھے پچ آفسیٹ انداز میں ایک دوسرے کے نسبت ترتیب دی جاتی ہیں۔ ان میں ، ایک پلیٹ مستحکم پلیٹ کی طرح اسٹیشنری رہتی ہے۔ اور دوسری پلیٹ متحرک پلیٹ کے طور پر جامد پلیٹ کے متوازی طور پر لکیری حرکت کو انجام دیتی ہے۔ جب ورک پیس پر کارروائی کرنے کے لئے دو تھریڈ رولنگ پلیٹوں کے درمیان کھلایا جاتا ہے تو ، متحرک پلیٹ آگے بڑھے گی اور ورک پیس پر دباؤ ڈالے گی ، اور پلاسٹک کی اخترتی کے ذریعہ ورک پیس کی سطح پر دھاگے تشکیل دے گی۔
تھریڈ رولنگ کی تین اقسام ہیں: ریڈیل تھریڈ رولنگ ، ٹینجینٹل تھریڈ رولنگ اور رولنگ ہیڈ تھریڈ رولنگ۔

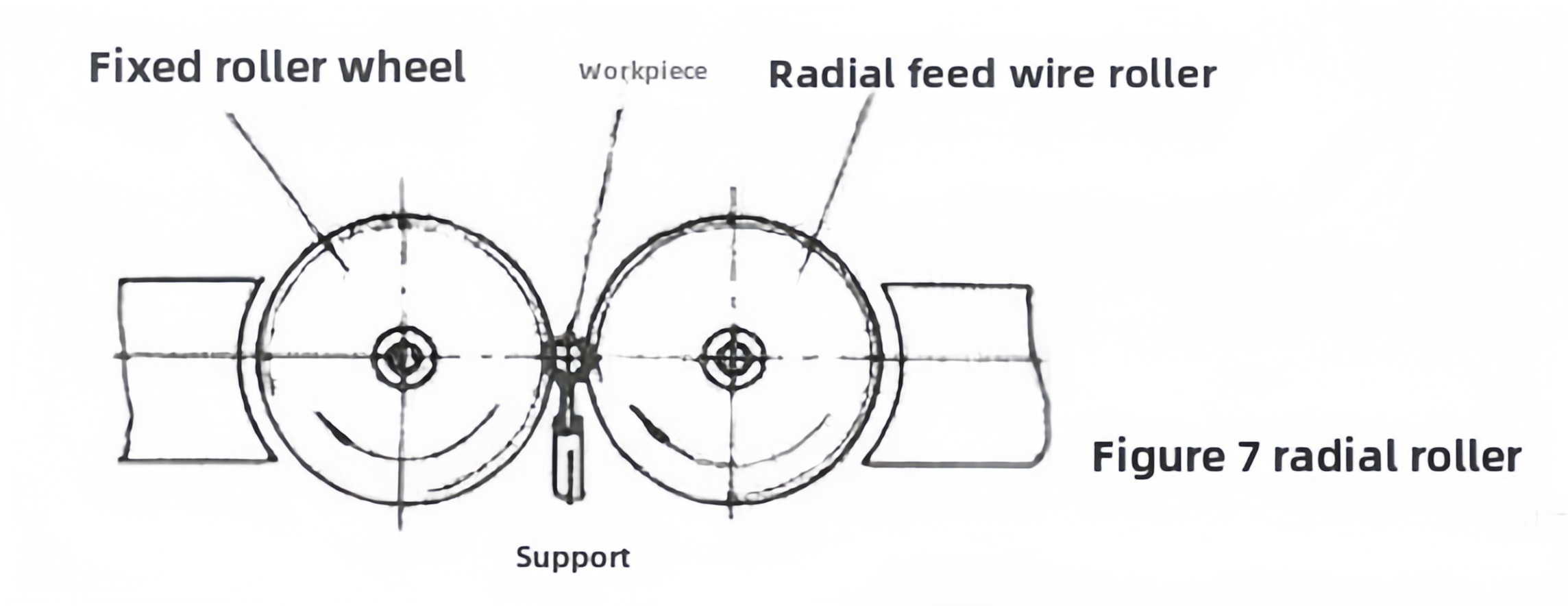

① ریڈیل تھریڈ رولنگ: 2 (یا 3) تھریڈڈ ٹوتھ پروفائلز کے ساتھ تھریڈ رولنگ پہیے متوازی شافٹ پر نصب ہیں ، ورک پیس کو دونوں پہیے کے مابین تعاون پر رکھا گیا ہے ، دونوں پہیے ایک ہی سمت میں ایک ہی رفتار سے گھومتے ہیں ، اور پہیے میں سے ایک ریڈیل فیڈ موشن بھی انجام دیتا ہے۔ ورک پیس تھریڈ رولنگ وہیل کی ڈرائیو کے نیچے گھومتا ہے ، اور سطح کو دھاگوں کی تشکیل کے ل ra شعاعی طور پر نکالا جاتا ہے۔ کم صحت سے متعلق تقاضوں والے کچھ پیچ کے ل similar ، اسی طرح کے طریقے رولنگ کے لئے بھی استعمال کیے جاسکتے ہیں۔

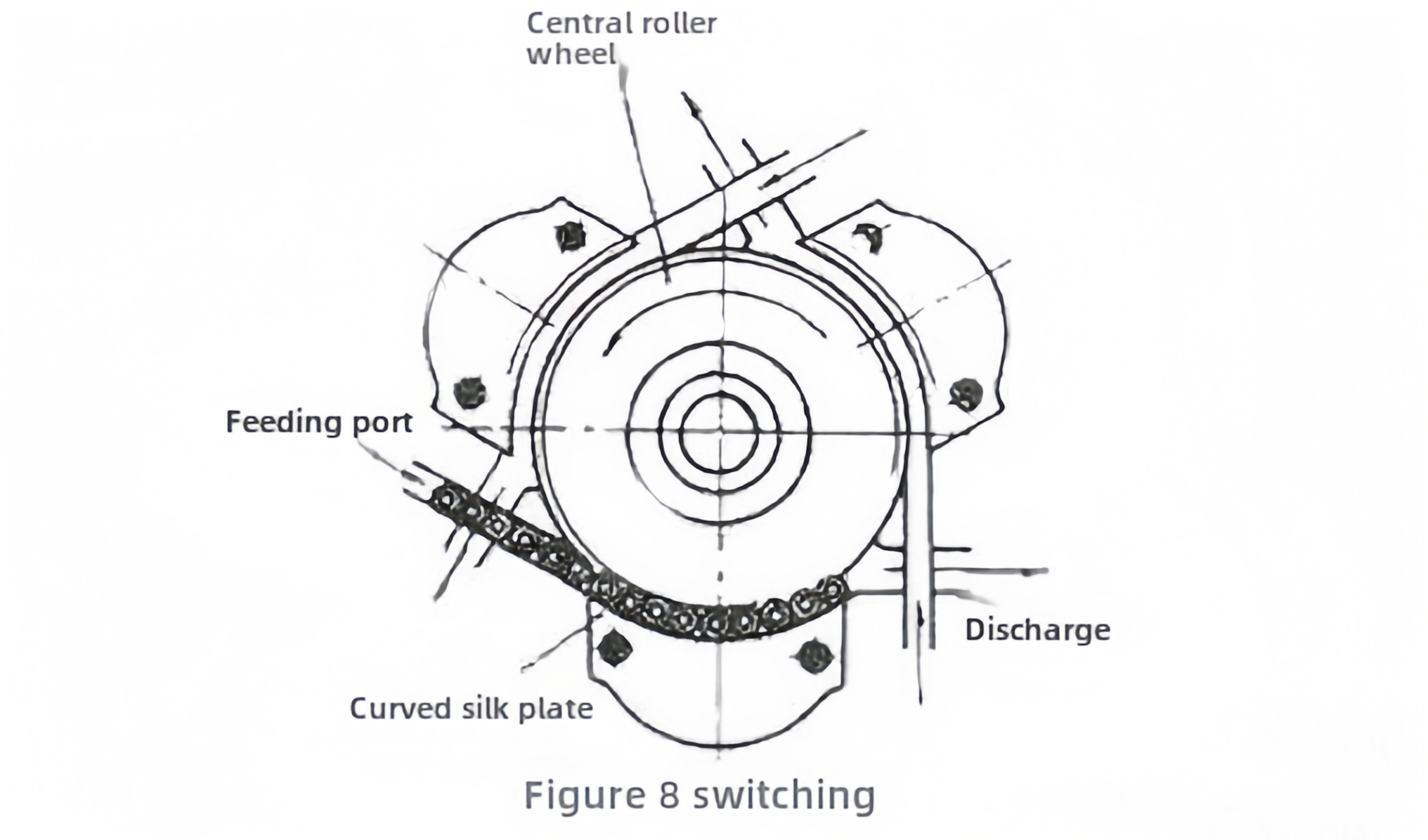

tangent ٹینجینٹل تھریڈ رولنگ: سیارے کے دھاگے کی رولنگ کے نام سے بھی جانا جاتا ہے ، رولنگ ٹول میں گھومنے والے مرکزی دھاگے رولنگ وہیل اور 3 فکسڈ آرک کے سائز والے تھریڈ پلیٹوں پر مشتمل ہوتا ہے۔ رولنگ کرتے وقت ، ورک پیس کو مسلسل کھلایا جاسکتا ہے ، لہذا پیداواری صلاحیت تھریڈ رولنگ اور ریڈیل تھریڈ رولنگ سے زیادہ ہے۔
③ تھریڈ رولنگ ہیڈ تھریڈ رولنگ: یہ خود کار طریقے سے لیتھ پر انجام دیا جاتا ہے اور عام طور پر ورک پیس پر مختصر دھاگوں پر کارروائی کے لئے استعمال ہوتا ہے۔ رولنگ سر میں ورک پیس کے بیرونی طواف پر یکساں طور پر 3 سے 4 تھریڈ رولنگ پہیے ہیں۔ جب رولنگ کرتے ہو تو ، ورک پیس گھومتا ہے ، اور رولنگ سر محور کو دھاگوں میں رول کرنے کے لئے محوری طور پر کھانا کھلاتا ہے۔(来源: ug 学习堂小胥收徒)
